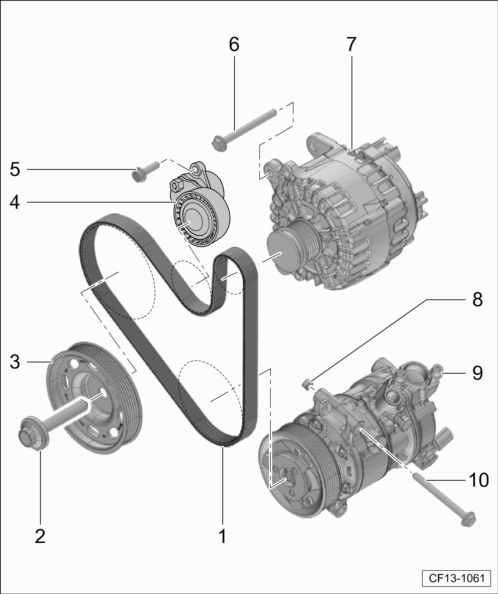

装配一览 - 多楔带传动装置
CF13-1061
1 -  多楔带
q   检查是否磨损
q   拆卸前先用粉笔或记号笔标记运转方向
q   不得弯折
q   多楔带走向 → 车锚
q   拆卸和安装 → Kapitel
q   安装时应注意皮带轮上的位置是否正确
2 -  螺栓
Vorsicht image   当心！
可能损坏发动机。
在拆下螺栓后不得转动曲轴，以免影响正时。
q   拧紧力矩：150 Nm + 180°
3 -  减震器
q   拆卸和安装 → Kapitel
Vorsicht image   当心！
可能损坏发动机。
在拆下皮带轮后，曲轴不得偏离“上止点”位置，以免影响正时。
4 -  多楔带张紧装置
q   用套筒扳手接头转动，以便松开多楔带
q   用锁定销 -T10060 A- 锁紧
q   拆卸和安装 → Kapitel
5 -  螺栓
q   更换
q   20 Nm + 90°
6 -  螺栓
q   拧紧力矩
→ 修理组：27
7 -  发电机
q   拆卸和安装
→ 修理组：27
8 -  定位套
q   用于空调压缩机
9 -  空调压缩机
q   不要拧下或脱开制冷剂管路
q   拆卸和安装
→ 修理组：87
10 -  螺栓
q   拧紧力矩
→ 修理组：87
