装配一览 - 皮带轮侧密封法兰
CF13-1054
1 -  螺栓
Vorsicht image   当心！
可能损坏发动机。
在拆下螺栓后不得转动曲轴，以免影响正时。
q   拧紧力矩
2 -  减震器
q   拆卸和安装 → Kapitel
Vorsicht image   当心！
可能损坏发动机。
在拆下减震器后，曲轴不得偏离“上止点”位置，以免影响正时。
3 -  密封环
q   用于曲轴皮带轮侧
q   更换 → Kapitel
q   不上油
4 -  螺栓
q   不同螺纹直径 → 电子备件目录
q   更换
q   拧紧力矩和顺序 → 插图
5 -  皮带盘侧密封法兰
q   必须位于固定销上
q   拆卸和安装 → Kapitel
6 -  密封件
q   更换
7 -  气缸体
8 -  固定销
q   2 个
9 -  螺栓
q   更换
q   拧紧力矩和顺序 → 插图
10 -  正时齿形皮带轮
q   正时齿形皮带轮和曲轴之间表面不允许有油脂
q   只有一个位置可以进行安装


皮带轮侧密封法兰 - 拧紧力矩和顺序
hinweis  提示
更换通过继续旋转拧紧的螺栓。
–  分步拧紧螺栓：

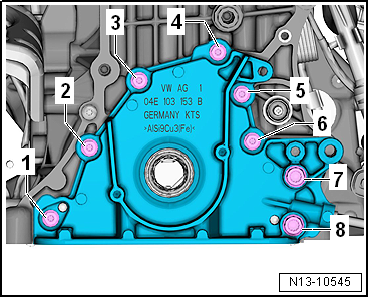

  N13-10545
步骤 螺栓 拧紧力矩/继续旋转角度
1. -1 … 8- 用手拧入，直至紧贴
2. -1 … 8- 以 8 Nm 的力矩交叉拧紧
3. -7，8- 20 Nm
4. -1 … 8- 继续旋转 90°
