拆卸和安装发动机支承
拆卸
–  断开蓄电池
→ 修理组：27
。
–  排出冷却液 → Kapitel。
–  拆卸发动机罩
→ 手册

–  松开软管卡箍 -1- 和 -2-，取下空气导管。
–  拆卸空气滤清器壳体 → Kapitel。
–  拆卸多楔带张紧装置 → Kapitel „拆卸和安装多楔带张紧装置“
  A24-11135
–  脱开支架 -3- 上的软管。
–  拧出螺栓 -2-。
–  松开夹子-箭头-，取下上部齿形皮带护罩 -1-。
  A15-11490

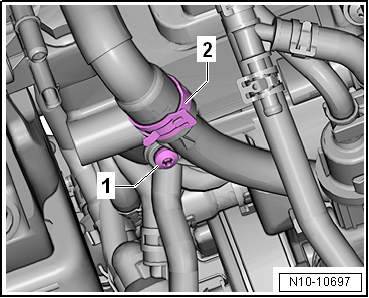

–  拧出螺栓 -1-。
–  松开软管卡箍 -2-，拔下冷却液软管。
  N10-10697

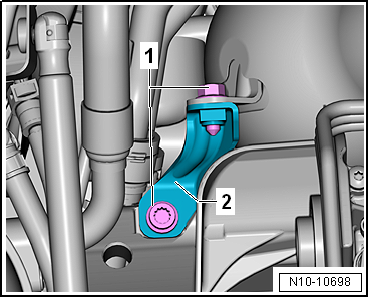

–  拧出螺栓 -1- 并取下尾气催化净化器的支架 -2- 。
  N10-10698
–  拔下连接插头 -1-。
–  脱开活性碳罐的软管 -2-。
–  用螺丝刀松开卡子-箭头-，将冷却液膨胀罐置于一侧。
–  打开空调管路上的固定夹。
  N10-10694

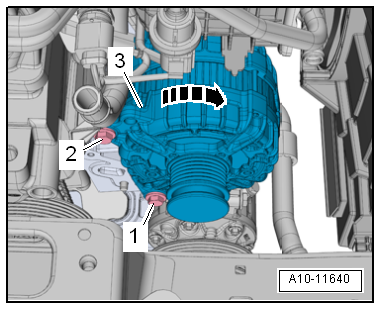

–  松开螺栓 -1- 但不要拧出。
–  拧出螺栓 -2-。
–  沿-箭头-方向向前翻转发电机 -3-。
–  拆卸摆动支承 → Kapitel。
  A10-11640
–  打开右侧纵梁的制冷剂管路固定卡-箭头-，并上提制冷剂管路。
  CF10-1063
–  撬开左侧纵梁上的线束固定卡，并将线束置于一旁。
–  如果发动机上用于吊架 -10 - 222 A- 的固定环区域内有软管和电缆连接，则必须先拆下。
–  安装发动机支撑装置 → Kapitel
–  拆卸发动机支座 → Kapitel。
–  拆卸隔音板
→ 修理组：66
。
–  拆卸右前车轮罩板前部件
→ 修理组：66
。
–  拆卸减震器/曲轴皮带轮 → Kapitel。
  CF10-1065
–  拧出螺栓-箭头-，取下正时齿形皮带下部盖板。
  A13-10975
–  拧出螺栓 -1、2、3-。
–  从下方取出发动机支承。
安装
安装以倒序进行，安装过程中请注意下列事项：
–  检查动力总成支承的调整情况 → Kapitel。
拧紧力矩
t  → Kapitel „装配一览 - 动力总成支承“
t  → Kapitel „装配一览 - 多楔带传动装置“
t  → Kapitel „装配一览 - 齿形皮带护罩“
t  → Kapitel „装配一览 - 冷却液管“
t  → Kapitel „装配一览 - 废气涡轮增压器“
t  → Kapitel „装配一览 - 空气滤清器壳体“
t
→ 修理组：27
t
→ 修理组：27
  A10-11575
