更换曲轴皮带盘侧密封环
所需要的专用工具和维修设备

t  装配工具 -T10485-
  W00-11013
t  拉拔钩 -T20143-
  W00-2958
操作步骤
–  拆卸齿形皮带 → Kapitel。
–  取下曲轴齿形皮带轮 -1--箭头-。
Vorsicht image   当心！
可能损坏发动机。
在拆下减震器后，曲轴不得偏离“上止点”位置，以免影响正时。
  A13-10972

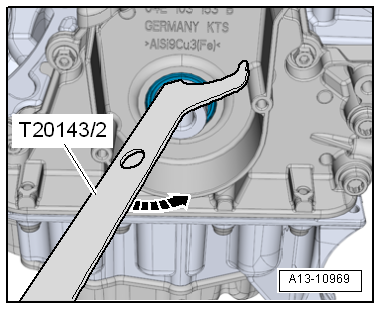

–  用拉拔钩 -T20143/2- 拔出密封环-箭头-。
–  清洁工作面和密封面。
hinweis  提示
不要给新密封环上油。
  A13-10969

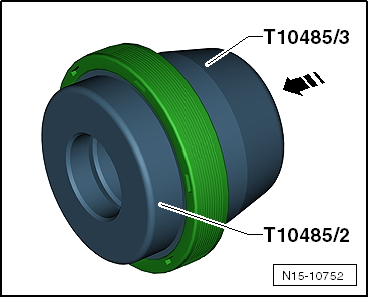

–  沿-箭头-方向将新密封环推到安装套筒 -T10485/2- 上。
  N15-10752
–  沿-箭头-方向拔出安装套筒 -T10485/3-。
l  安装位置：密封环的密封一侧指向安装套筒 -T10485/3-。
  N15-10753

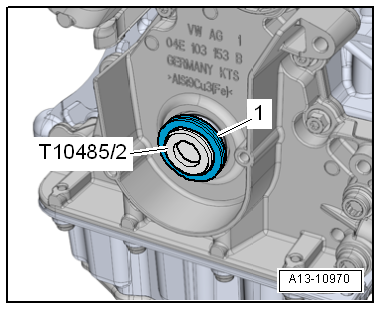

–  在曲轴上安装导向套 -T10485/2- 和密封环 -1-。
  A13-10970

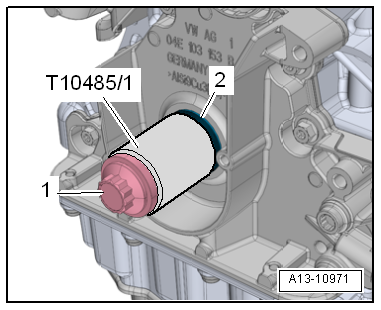

–  用安装套筒 -T10485/1- 和皮带轮螺栓 -1- 将密封环 -2- 推到底。
  A13-10971
–  在曲轴上安装曲轴齿形皮带轮。
l  减震器和曲轴齿形皮带轮之间的接触面必须无机油且无油脂。
l  曲轴齿形皮带轮的铣削面-箭头-必须与曲轴轴颈的铣削面对齐。
–  安装齿形皮带（调整正时） → Kapitel。
  N15-10770
