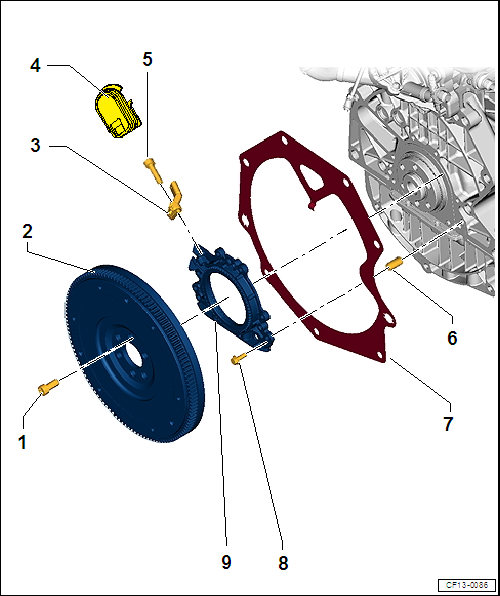

| 装配一览 - 变速箱侧气缸体 |
提示
| 在发动机和变速箱支架上固定发动机，以便进行装配工作 → Kapitel。 |
| 1 - | 螺栓 |
| q | 更换 |
| q | 60 Nm + 90° |
| 2 - | 飞轮 |
| q | 拆卸和安装 → Kapitel |
| q | 只能安装在同一位置 |
| 3 - | 发动机转速传感器 -G28- |
| q | 拆卸和安装 → Kapitel |
| 4 - | 密封罩 |
| q | 用于防水 |
| 5 - | 螺栓 |
| q | 拧紧力矩 → Kapitel |
| 6 - | 固定销 |
| q | 2 个 |

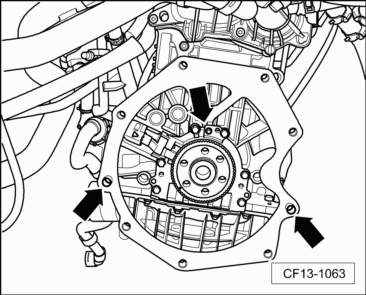

| 7 - | 隔板 |
| q | 进行装配工作时不得损坏或弯折 |
| q | 安装 → 插图 |
| 8 - | 螺栓 |
| q | 拧紧力矩和顺序 → 插图 |
| 9 - | 带传感轮和密封环的密封法兰 |
| q | 密封法兰只能连同密封环和传感轮一起更换 |
| q | 拆卸和安装 → Kapitel |
|
 |

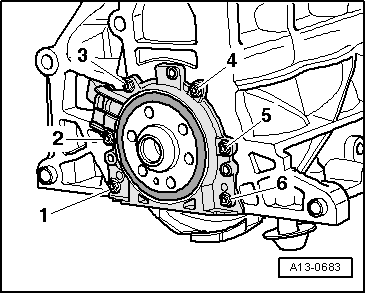

| 步骤 | 螺栓 | 拧紧力矩 |
| 1. | -1 … 6- | 用手拧入，直至紧贴 |
| 2. | -1 … 6- | 最后以 10 Nm的力矩分步交叉拧紧 |
|
 |
