将密封法兰与传感器轮一起从曲轴上拉下
–  拆卸飞轮 → Kapitel。
–  取下垫板。
–  拆卸气缸 1 的带功率输出级的点火线圈 → Kapitel。

–  用火花塞扳手 -3122B- 拧出气缸 1 的火花塞
→ 手册
。

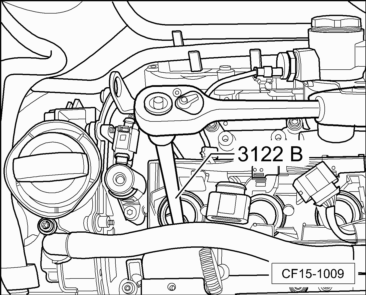

  CF15-1009
–  将千分表适配接头 -T10170N- 拧入火花塞螺纹孔至极限位置。
–  将带加长件 -FT10170/1T1- 的千分表 -VAS 6341- 插入到适配接头中至极限位置并拧紧夹紧螺母-箭头-。
–  将曲轴沿发动机运转的方向转到气缸 1 的上止点，并记下千分表指针的位置。
hinweis  提示
如果曲轴转动超过上止点 0.01mm，则将曲轴逆着发动机转动方向再转约 45°，接着将曲轴朝发动机运转方向转动气缸 1的上止点。

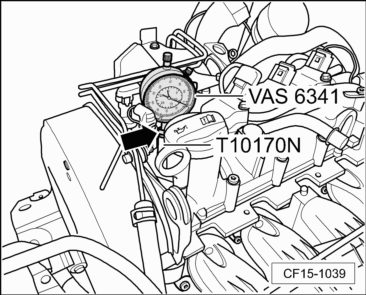

  CF15-1039
–  拧出气缸体上“上止点”孔的螺旋塞。
–  将固定销 -T10340- 拧入气缸体中，直至限位位置。
–  沿发动机运转方向旋转曲轴到限位位置。
l  固定销此时位于曲柄臂上。
hinweis  提示
固定销 -T10340- 只能沿发动机运转方向锁止曲轴。
–  拆卸油底壳上部件 → Kapitel。

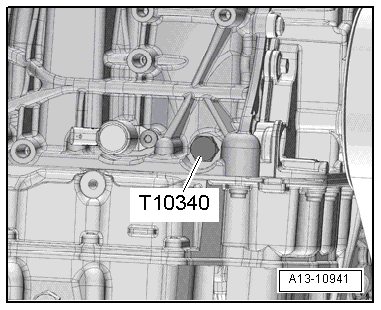

  A13-10941
–  拆卸发动机转速传感器 -G28--箭头- → Kapitel。

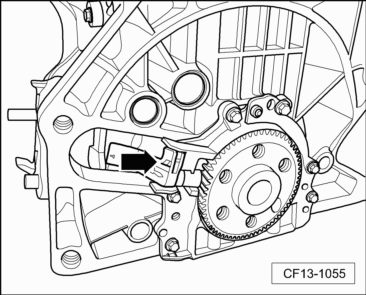

  CF13-1055
–  旋出密封法兰的紧固螺栓。

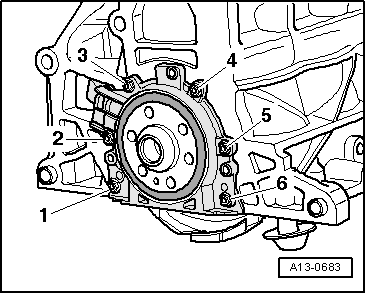

  A13-0683
–  将三个螺栓 M6 × 35mm 旋入密封法兰的螺纹孔-箭头-。
hinweis  提示
将密封法兰和传感器轮用三个螺栓 M6 × 35mm 从曲轴上压下。
–  交替的拧（每个螺栓最多
1
2
圈，即 180°）密封法兰中的螺栓，将密封法兰与传感器轮从曲轴上一起压出。

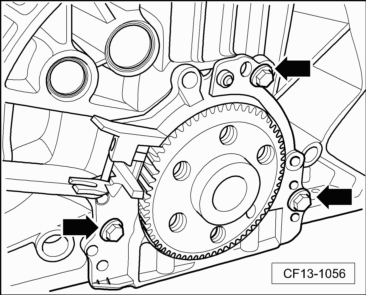

  CF13-1056
