装配一览 - 活塞和连杆
CF13-1064
1 -  螺栓
q   更换
q   用机油润滑螺纹和接触面
q   30 Nm + 90°
2 -  连杆轴承盖
q   通过折断法（断裂）脱开的连杆的轴承盖只能位于所属连杆的同一位置上。
q   用颜色标记所属气缸和连杆 -B-
q   安装位置：连杆轴承盖上的凸耳 -A- 指向变速箱侧
3 -  轴瓦
q   安装位置 → 插图, → 插图
q   更换旧的轴瓦
q   注意是否牢固
4 -  连杆
q   带折断型连杆轴承盖
q   只能成套更换
q   用颜色标记所属气缸和连杆轴承盖 -B-
q   测量径向间隙 → Kapitel
q   脱开新连杆 → 插图
q   安装位置：连杆轴承盖上的凸耳 -A- 指向变速箱侧
5 -  卡环
q   2 个
q   更换
6 -  活塞销
q   拆卸和安装 → Kapitel „拆卸和安装活塞“
7 -  活塞
q   标记安装位置和所属气缸 → 插图
q   拆卸和安装 → Kapitel
q   检查活塞和缸径 → Kapitel
8 -  活塞环
q   气环
q   测量接口间隙 → 插图
q   测量高度间隙 → 插图
q   用通用活塞环钳拆卸和安装
q   安装位置：“TOP” 标记处或活塞顶部的标记侧
q   接口错开 120°
9 -  活塞环
q   油环
q   测量接口间隙 → 插图
q   测量高度间隙 → 插图
q   用活塞环钳拆卸和安装
q   安装位置：标记“TOP” 或字标侧朝向活塞顶部
q   接口与下部气环错开 120°

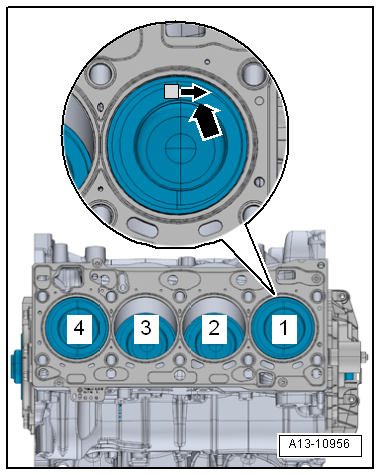

活塞安装位置以及活塞与气缸的分配
Vorsicht image   当心！
可能损坏活塞顶部。
为了便于重新安装，请在旧活塞的活塞顶部标记所属气缸。不要通过冲压、刮擦、切割或类似方法标记活塞顶部！
l  活塞顶部的箭头指向皮带轮侧-箭头-。
  A13-10956

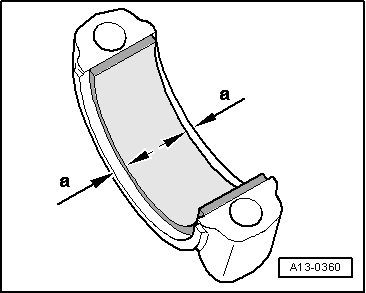

轴瓦的安装位置（配备 1.4L 的发动机车型）
–  在连杆和连杆轴承盖的中间位置装入轴瓦。
l  尺寸 -a- = 2.5 mm。
  A13-0360
轴瓦的安装位置（配备 1.2L 的发动机车型）
–  在连杆和连杆轴承盖的中间位置装入轴瓦。
l  尺寸 -a- = 1.9 mm。
  A13-0360
脱开新连杆
新连杆的裂缝点可能未完全断裂。如果无法用手取下连杆轴承盖，请如下所述进行操作：

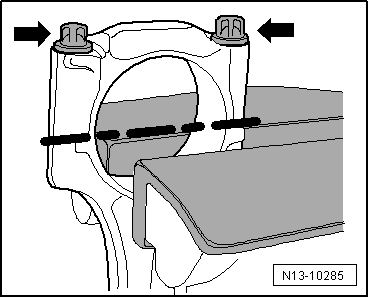

–  为了避免造成损坏，只能轻轻将连杆夹紧在带保护块的台钳中。
l  在虚线下方夹紧连杆。
–  旋转大约 5 圈拧出螺栓-箭头-。
  N13-10285

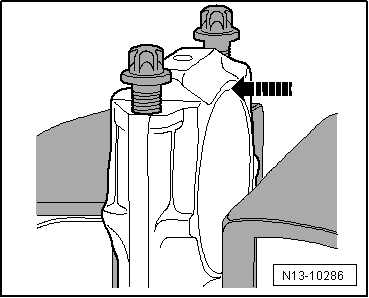

–  用塑料锤小心地敲击连杆轴承盖-箭头-，直至其松开。
  N13-10286

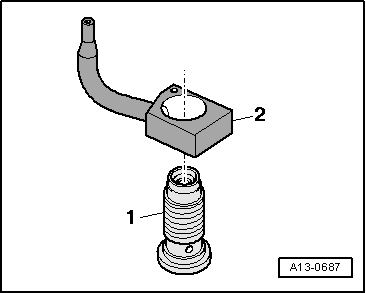

机油喷嘴和安全阀
1 -  带安全阀的螺栓 - 20Nm
2 -  机油喷嘴（至活塞冷却装置）
l  安装位置：校准机油喷嘴导向边缘和气缸体的工作面。
Vorsicht image   当心！
可能损坏机油喷嘴。
t  不得弯折机油喷嘴。
t  重新安装活塞后检查机油喷嘴的间隙。
t  必须更换弯折的机油喷嘴。
