检查活塞和缸径

检查活塞

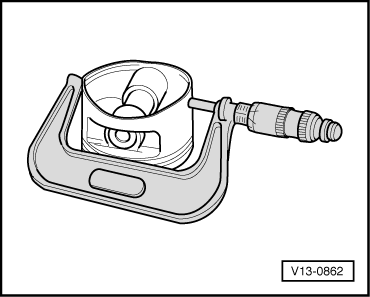

–  用外径千分尺测量距离下边缘约 10 mm 处，与活塞销轴线错开 90°。
l  相对于额定尺寸的最大偏差：0.04 mm。
  V13-0862
活塞直径 mm
车型 用于 1.4L 发动机 用于 1.2L 发动机
额定尺寸 74.42 → 注释 70.92 → 注释
l  活塞制造商 Federal Mogul 公司（每侧厚 0.018 mm）
l  活塞制造商 Mahle 公司（每侧厚 0.015 mm）

1)  不包括涂层在内的尺寸

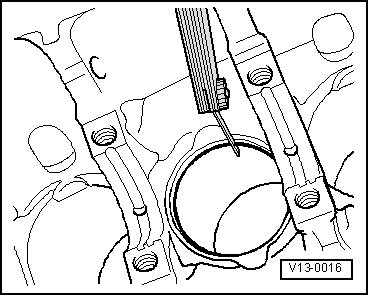

测量活塞环接口间隙
–  从上方将垂直于气缸壁的活塞环推入底部气缸开口中，直至其与气缸边缘距离约 15 mm。
–  推入时使用不带活塞环的活塞。
  V13-0016
活塞环 新的
mm		 磨损极限
mm
气环 0.20 + 0.15 1.0
油环（2 件式） 0.20 + 0.20 3.0
油环（3 件式） 0.50 +/- 0.25 3.0

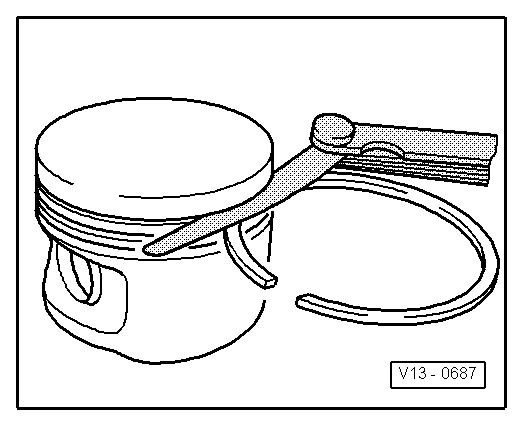

测量活塞环高度间隙
–  检查前先清洁活塞环槽。
  V13-0687
活塞环 新的
mm		 磨损极限
mm
1. 气环（活塞环制造商 Federal Mogul 公司） 0.050 … 0.090 0.15
1. 气环（活塞环制造商 Mahle 公司） 0.035 … 0.085 0.15
2. 气环 0.030 … 0.070 0.15
油环（2 件式） 0.04 … 0.08 0.15
油环（3 件式） 无法测量


测量缸径
Vorsicht image   当心！
可能损坏气缸孔。
不得用维修站工具操作气缸孔（扩孔、研磨、磨削）。

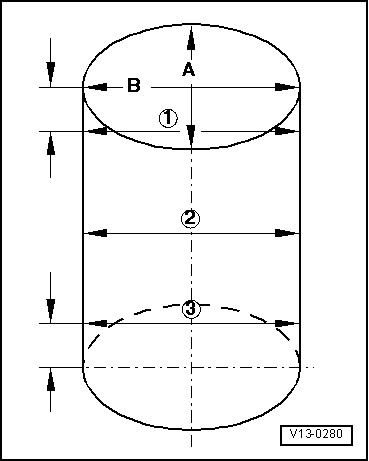

–  用内径规 -VAS 6078- 在 3 处位置以交叉方式沿横向 -A- 和纵向 -B- 测量。
l  相对于额定尺寸的最大偏差：0.08 mm。
  V13-0280
缸径 mm
车型 用于 1.4L 发动机 用于 1.2L 发动机
额定尺寸 74.5 71.0

hinweis  提示
当气缸体固定在发动机和变速箱支架 -VAS 6095- 上时，不得测量气缸内径，否则可能出现误差。
