装配一览 - 齿形皮带
CF15-1055

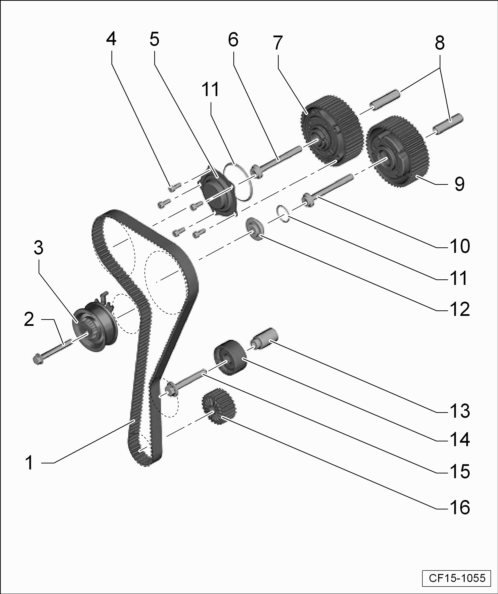

1 -  齿形皮带
q   在拆卸前先用粉笔或记号笔标记运转方向
q   检查是否磨损
q   拆卸 → Kapitel
q   安装（调整正时）
2 -  螺栓
q   25 Nm
Vorsicht image   当心！
必须使用扭力扳手 -VAS 6583- 来拧紧！
在扭力扳手 -VAS 6583- 上设置拧紧力矩时，必须输入扭力扳手接头 -T10500- 上规定的嵌入深度！
3 -  张紧轮
q   拆装前先拆下发动机支承 → Kapitel
4 -  螺栓
q   更换
q   8 Nm + 45°
5 -  密封盖
6 -  螺栓
q   更换
q   50 Nm + 135°
7 -  排气凸轮轴齿形皮带轮
q   带凸轮轴调节器
q   拆卸和安装凸轮轴调节器 → Kapitel
8 -  导向套
9 -  进气凸轮轴齿形皮带轮
q   带凸轮轴调节器
q   拆卸和安装凸轮轴调节器 → Kapitel
10 -  螺栓
q   更换
q   50 Nm + 135°
11 -  O 形环
q   更换
12 -  螺旋塞
q   20 Nm
13 -  间隔套
14 -  导向轮
15 -  螺栓
q   45 Nm
16 -  曲轴齿形皮带轮
q   齿形皮带轮和曲轴之间的接触面上不得有机油
q   只能安装在同一位置


拧出气缸体上“上止点”孔的螺旋塞 - 拧紧力矩
–  以 30 Nm 的力矩拧紧螺栓-箭头-。
  A13-10941
