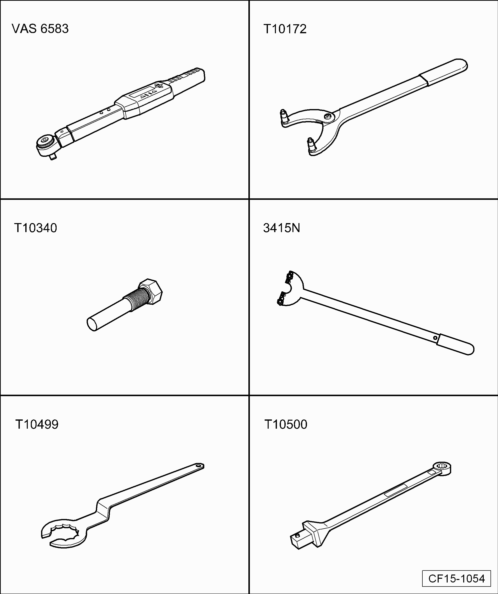

t |
带转接头 -T10172/1- 的固定工具 -T10172- |
t |
安装工具 -T10487-(-FT10487N-) |
t |
凸轮轴固定装置 -T10494-(-FT10494N-) |
– |
拧出螺栓 -1、3-,取下冷却液泵齿形皮带护罩 -2-。 |
|
|
|
– |
松开夹子-箭头-,取下上部齿形皮带护罩 -1-。 |
|
|
|
– |

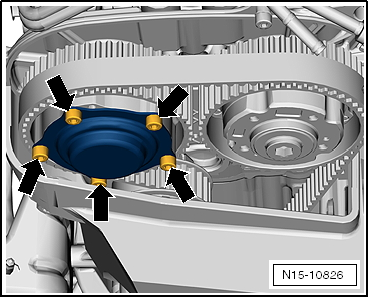

拧出螺栓-箭头-并取下排气凸轮轴调节器上的盖板。 |
 当心!
为了保护齿形皮带,请在凸轮轴调节器下放一块抹布来吸收溢出的发动机机油。 |
|
|
|
|
– |
拧出螺栓 -A-D- 并将冷却液调节器盖板 -1- 压向一侧。 |
– |
拆下第一缸带功率输出级的点火线圈 → Kapitel。 |
– |

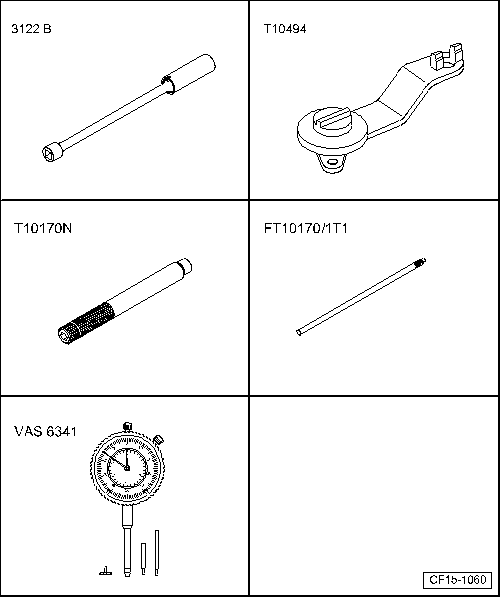

用火花塞扳手 -3122 B- 拆下第一缸火花塞
→ 手册
。 |
|
|
|
– |
将千分表适配接头 -T10170N- 旋入火花塞螺纹孔至限位位置。 |
– |
将带延长件 -FT10170/1T1- 的千分表 -VAS 6341- 插入千分表适配接头中,并拧紧锁止螺母。 |
– |
沿发动机运转方向转动曲轴,直到第一缸上止点,并记下千分表指针位置。 |
 提示
t |
如果曲轴转动超过上止点 0.01mm,则将曲轴逆着发动机运转方向再转动约 45°。接着将曲轴朝发动机运转方向转动到气缸1 上止点位置。 |
t |
气缸 1 上止点允许的偏差:± 0.01mm。 |
|
|
|
– |
将固定销 -T10340-拧入气缸体中至限位位置,然后以30 Nm 的力矩拧紧。 |
 提示
固定销 -T10340- 只能沿发动机运转方向锁定曲轴。 |
l |
对于这两个凸轮轴,变速箱侧不对称分布的凹槽-箭头-必须如图所示位于上部。 |
|
|
|
l |
对于排气凸轮轴,凹槽-箭头-可以通过冷却液泵驱动轮的凹口够到。 |
l |
对于进气凸轮轴,凹槽-箭头-位于凸轮轴中心上方。 |
– |
如果凸轮轴与上述情况不相符,请拧出固定销 -T10340- 并继续旋转曲轴一周,使其再次位于“上止点”位置。 |
 提示
t |
凸轮轴固定装置 -T10494-(-FT10494N-)必须可以自行嵌入。 |
如果凸轮轴固定装置 -T10494-(-FT10494N-)不易自行嵌入: |
|
|
|
– |
用安装工具 -T10487-(-FT10487N-)沿-箭头-方向按压齿形皮带。 |
|
|
|
– |
同时将凸轮轴固定装置 -T10494-(-FT10494N-)推入凸轮轴直至限位位置。 |
|
|
|
– |

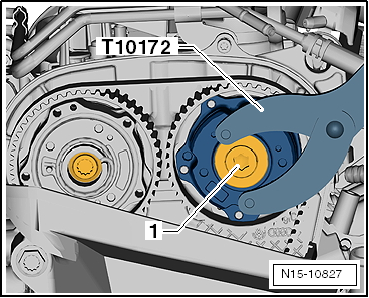

使用带转接头 -T10172/1- 的固定工具 -T10172- 拧出进气侧凸轮轴齿轮上的螺旋塞 -1-。 |
 当心!
凸轮轴固定装置 -T10494-(-FT10494N-)不得用作固定工具。 |
|
|
|
|
– |

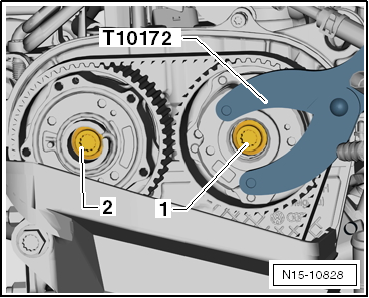

使用带转接头 -T10172/1- 的固定工具 -T10172- 将螺栓 -1、2- 松开大约一圈。 |
|
|
|
– |

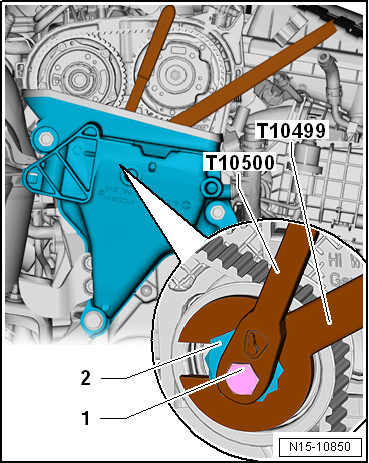

用扭力扳手接头 -T10500- 松开螺栓 -1-。 |
– |
用梅花扳手,开口宽度 30 -T10499- 张紧偏心轮 -2- 上的张紧轮。 |
 提示
|
|
|
l |
将固定销 -T10340-拧入气缸体中至限位位置,然后以 30Nm 的力矩拧紧。 |
|
|
|
l |
第 1 气缸上止点允许的偏差:± 0.01mm。 |
l |
用固定销 -T10340-将曲轴卡止在气缸 1 的活塞“上止点”处,使曲轴不转动。 |
|
|
|
l |
在凸轮轴壳体上安装凸轮轴固定装置 -T10494-(-FT10494N-)。 |
 当心!
凸轮轴固定装置 -T10494-(-FT10494N-)不得用作固定工具。 |
|
|
|
|
– |

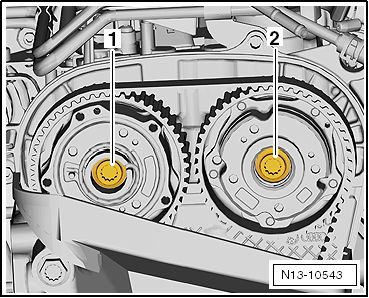

更换凸轮轴齿轮的螺栓 -1- 和 -2-,不拧紧。 |
|
|
|
l |

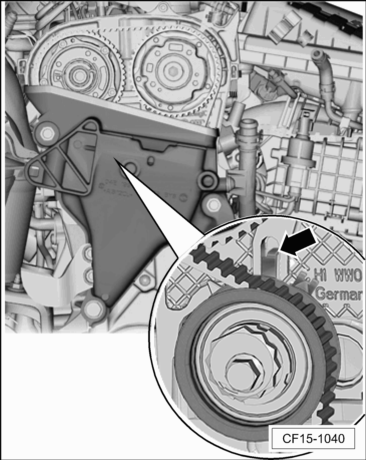

张紧轮的凸耳-箭头-必须嵌入气缸盖的铸造凹槽中。 |
|
|
|
– |
向上拉齿形皮带,依次置于导向轮 -1-、张紧轮 -2- 以及凸轮轴齿轮 -3- 和 -4- 上。 |
|
|
|
– |

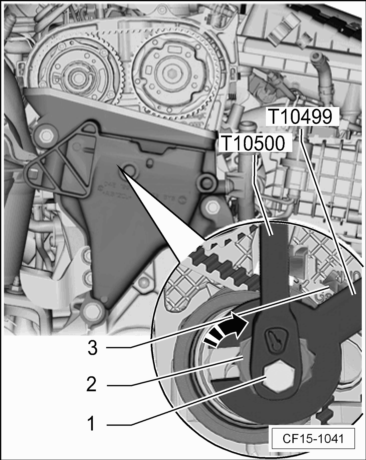

用梅花扳手,开口宽度 30 -T10499- 沿-箭头-方向旋转偏心轮 -2-,直至调节指针 -3- 位于调节窗口右侧大约 10 mm 处。 |
– |
往回旋转偏心轮,使得调节指针准确地位于调节窗口中。 |
 当心!
在扭力扳手 -VAS 6583- 上设置拧紧力矩时,必须输入扭力扳手接头 -T10500- 上规定的嵌入深度! |
|
– |
让偏心轮保持在该位置并以 25 Nm 的力矩拧紧螺栓 -1-,为此可以使用 扭力扳手接头 -T10500- 以及扭力扳手 -VAS 6583-。 |
 提示
如果发动机继续旋转或运转,可能导致调节指针 -3- 相对调节窗口的位置出现偏差。 这对齿形皮带张紧无任何影响。 |
|
|
|
– |
使用带转接头 -T10172/1- 的固定工具 -T10172- 以 50 Nm 的力矩预拧紧螺栓 -1、2-。 |
|
|
|
– |
拧出螺栓-箭头-并取下凸轮轴固定装置 -T10494-(-FT10494N-)。 |
|
|
|
 提示
|
|
|
– |
将固定销 -T10340-拧入气缸体中至限位位置,然后以30 Nm 的力矩拧紧。 |
 提示
固定销 -T10340- 只能沿发动机运转方向锁定曲轴。 |
– |
凸轮轴固定装置 -T10494-(-FT10494N-)必须可以自行嵌入。 |
如果凸轮轴固定装置 -T10494-(-FT10494N-)不易自行嵌入: |
|
|
|
– |
用安装工具 -T10487-(-FT10487N-)沿-箭头-方向按压齿形皮带。 |
|
|
|
– |
同时将凸轮轴固定装置 -T10494-(-FT10494N-)压入凸轮轴直至限位位置并用力拧紧螺栓-箭头-。 |
如果无法插入凸轮轴固定装置 -T10494-(-FT10494N-),则表明正时不正常: |
如果可以插入凸轮轴固定装置 -T10494-(-FT10494N-),则表明正时正常。 |
|
|
|
– |
拧出螺栓-箭头-并取下凸轮轴固定装置 -T10494-(-FT10494N-)。 |
|
|
|
– |

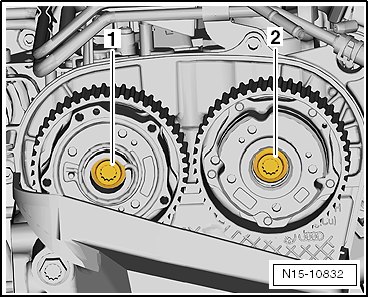

使用带转接头 -T10172/1- 的固定工具 -T10172-拧紧螺栓-1-和-2-。 |
|
|
|
– |
使用带转接头 -T10172/1- 的固定工具 -T10172- 拧紧螺旋塞 -1-。 |
 当心!
最后检查固定销 -T10340- 和凸轮轴固定装置 -T10494-(-FT10494N-)是否已拆下。 |
|
t |
→ Kapitel „装配一览 - 齿形皮带“ |
t |
→ 插图 „“拧出气缸体上上止点孔的螺旋塞 - 拧紧力矩”“ |
t |
→ Kapitel „装配一览 - 凸轮轴壳体“ |
t |
→ Kapitel „装配一览 - 曲轴箱通风装置“ |
t |
→ Kapitel „装配一览 - 冷却液泵/冷却液调节器“ |
|
|
|
|
