当心！

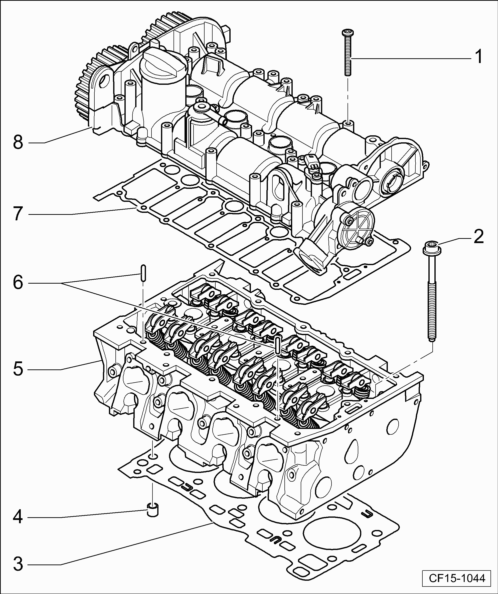

| 1 - | 螺栓 |
| q | 拧紧力矩和顺序 → 插图 |
| 2 - | 螺栓 |
| q | 更换 |
| q | 注意松开顺序 → 车锚 |
| q | 拧紧力矩和顺序 → 插图 |
| 3 - | 气缸盖衬垫 |
| q | 更换 → Kapitel |
| q | 注意安装位置：气缸盖零件号 |
| 4 - | 定位套 |
| q | 2 个 |
| 5 - | 气缸盖 |
| q | 拆卸和安装 → Kapitel |

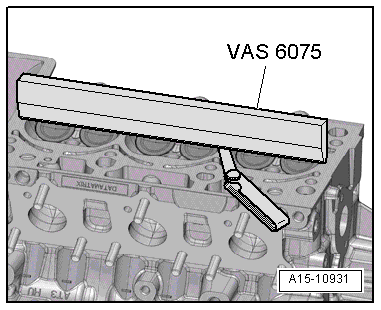

| q | 检查是否变形 → 插图 |
| 6 - | 固定销 |
| 7 - | 密封件 |
| q | 更换 |
| 8 - | 凸轮轴壳体 |
| q | 拆卸和安装 → Kapitel |
 提示
|
 |

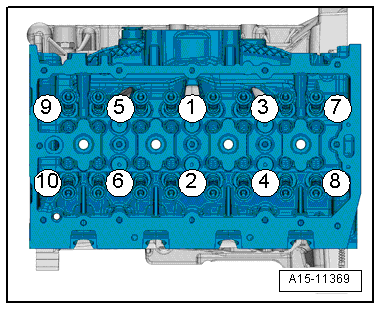

| 步骤 | 螺栓 | 拧紧力矩/继续旋转角度 |
| 1. | -1 … 10- | 40 Nm |
| 2. | -1 … 10- | 继续旋转 90° |
| 3. | -1 … 10- | 继续旋转 90° |
| 4. | -1 … 10- | 继续旋转 90° |
|
 |
