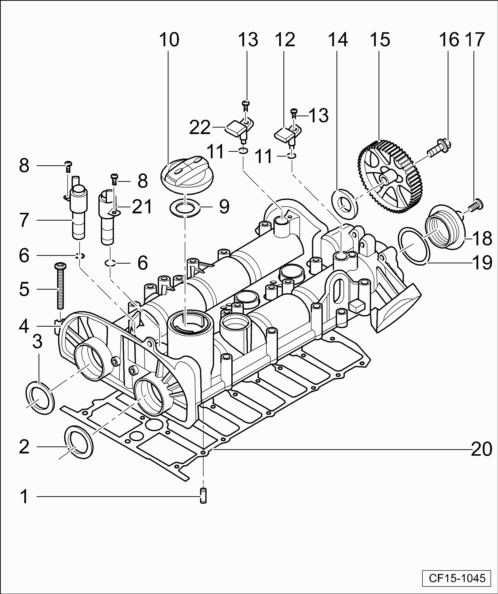

装配一览 - 凸轮轴壳体
CF15-1045
1 -  固定销
2 -  密封环
q   用于进气凸轮轴
q   更换 → Kapitel
3 -  密封环
q   用于皮带轮侧排气凸轮轴
q   更换 → Kapitel
4 -  凸轮轴壳体
q   拆卸和安装 → Kapitel
5 -  螺栓
q   拧紧力矩和顺序 → 插图
6 -  O 形环
q   更换
7 -  凸轮轴调节阀 1 -N205-
q   拆卸和安装 → Kapitel
8 -  螺栓
q   8 Nm
9 -  密封件
q   用于密封盖
10 -  密封盖
11 -  O 形环
q   更换
12 -  霍尔传感器 -G40-
q   拆卸和安装 → Kapitel
13 -  螺栓
q   8 Nm
14 -  密封环
q   用于变速箱侧排气凸轮轴
q   更换 → Kapitel
15 -  齿形皮带轮
q   用于冷却液泵
q   拆卸和安装 → Kapitel
16 -  螺栓
q   拧紧力矩 → 第项
17 -  螺栓
q   8 Nm
18 -  密封盖
19 -  O 形环
q   更换
20 -  密封件
q   更换
21 -  推气凸轮轴调节阀 1 -N318-
q   拆卸和安装 → Kapitel
22 -  霍尔传感器 3 -G300-
q   拆卸和安装 → Kapitel


凸轮轴壳体 - 拧紧力矩和顺序
hinweis  提示
更换通过继续旋转拧紧的螺栓。
–  按所示顺序分步拧紧螺栓：
  A15-11374
步骤 螺栓 拧紧力矩/继续旋转角度
1. -1 … 15- 10 Nm
2. -1 … 15- 继续旋转 180°
