拆卸和安装气缸盖
拆卸
hinweis  提示
所有隔热垫都应重新装回到相同的位置。
–  拆卸凸轮轴壳体 → Kapitel。
–  拆卸进气歧管 → Kapitel。

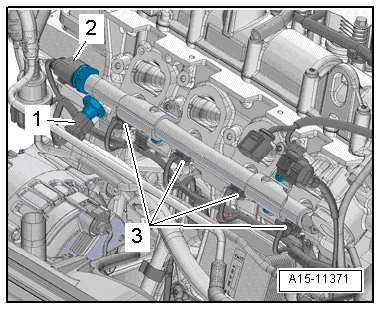

–  脱开电气连接插头：
1 -  机油低压开关 -F378-
2 -  燃油压力传感器 -G247-
3 -  喷油嘴
  A15-11371
–  拧出螺栓 -2- 并取下螺旋卡箍。
–  拧出螺栓 -1- 和螺母-箭头-，绑高尾气催化净化器。
  A26-11255
–  拧出螺栓-箭头-，取下右侧传动轴的隔热板。
  A10-1633
配备 1.4L 发动机的车型
–  取下插头护罩-1-。
  CF17-1018
–  脱开机油压力开关 -F22- 的电气连接插头-箭头-。
  A17-10801
所有车型

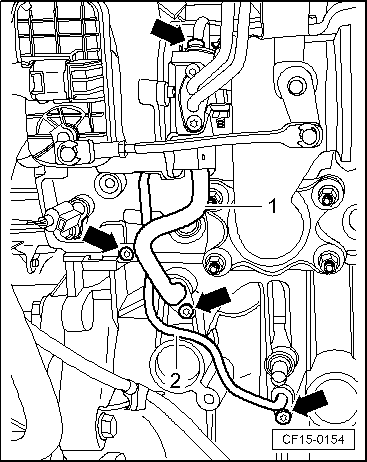

–  拧出螺栓-箭头-，并取下机油供油管路 -2- 和机油回油管路 -1-。
  CF15-0154

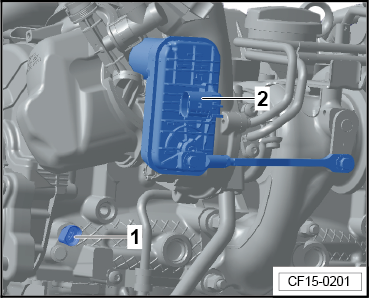

–  脱开电气连接插头。
1 -  冷却液温度传感器-G62–
2 -  增压调节模块-GX34–
  CF15-0201
–  拧出发动机支承的螺栓 -1-。
  N10-10700
–  按照 -1 - 10- 的顺序松开气缸盖螺栓并拧出。
–  取下气缸盖并置于一块软垫上（泡沫塑料）。
安装
Vorsicht image   当心！
可能损坏密封面。
t  小心地去除气缸盖和气缸体内的密封件残余物。
t  注意不要造成长的划痕或刮痕。
可能损坏气缸体。
在气缸体上的气缸盖螺栓孔中不允许有机油或冷却液。
气缸盖衬垫可能密封不严。
t  仔细去除残留砂屑和研磨屑。
t  在即将安装时才从包装中取出新的气缸盖衬垫。
t  为了避免损坏气缸盖衬垫的硅酮涂层和卷边部位，请谨慎操作衬垫。
hinweis  提示
t  更换通过继续旋转拧紧的螺栓。
t  更换自锁式螺母以及密封环、密封件和 O 形环。
t  安装翻新气缸盖时，必须在安装凸轮轴壳体前先用机油润滑液压补偿元件、滚子摇臂和凸轮滑轨之间的接触面。
t  用符合系列标准的软管卡箍固定所有软管连接 → 电子备件目录。
t  更换气缸盖或气缸盖衬垫时必须更换所有冷却液和发动机机油。
  A15-11370

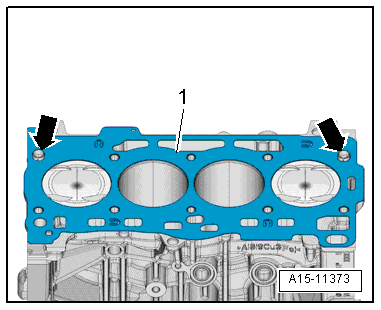

–  安装气缸盖衬垫 -1-。
t  注意气缸体内的定心销-箭头-。
t  注意气缸盖衬垫的安装位置，标记：必须可以从上部读取零件号。
–  如果曲轴在此期间扭转：气缸 1 的活塞调至上止点，然后再略微往回转曲轴。
–  安装气缸盖。
–  装入气缸盖螺栓并用力拧紧。
–  拧紧气缸盖的螺栓 → 插图。
hinweis  提示
维修后无需再拧紧气缸盖螺栓。
其它安装步骤大体以倒序进行，安装过程中必须注意下列事项：
–  安装凸轮轴壳体 → Kapitel。
–  安装进气歧管 → Kapitel。
–  更换发动机机油
→ 手册
–  更换冷却液 → Kapitel。
拧紧力矩
t  → 插图 „“发动机支承 - 拧紧力矩和顺序”“
t  → Kapitel „装配一览 - 气缸盖“
t  → Kapitel „装配一览 - 废气涡轮增压器“
t  → Kapitel „装配一览 - 进气歧管“
t  → 插图 „“安装尾气催化净化器 - 拧紧力矩和顺序”“
t
→ 修理组：40
