拆卸和安装凸轮轴壳体
拆卸
–  拆卸空气滤清器壳体 → Kapitel。
–  拆卸点火线圈 → Kapitel。
–  拆卸冷却液泵 → Kapitel。
–  从凸轮轴上取下齿形皮带 → Kapitel。

–  脱开电气连接插头 -1-。

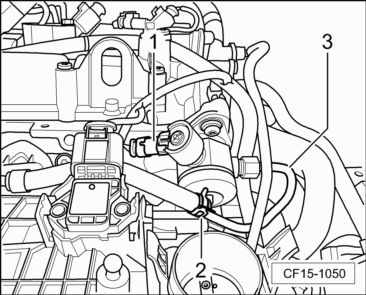

–  按压按键 -箭头-，松开软管连接器 2，然后拔出燃油进油管。
  CF15-1050

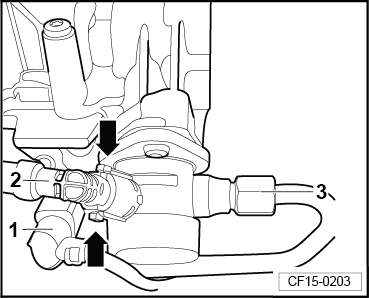

–  拆卸高压管 -3- → Kapitel。
  CF15-0203
–  脱开电气连接插头 -2-。
–  拧出螺栓 -箭头-。
–  松开卡子 -3-，拔出真空管 -4-，-5-。
–  取下管接头 -1-。
  CF15-0202
–  拧出螺栓-箭头-，向右侧翻转冷却液管路 -1-。
  CF21-1045
–  拧出螺栓-箭头-，取下隔热板 -1-。
  N21-10606
–  脱开进气歧管传感器 -GX9- 的电气连接插头-箭头-。
  N15-10870

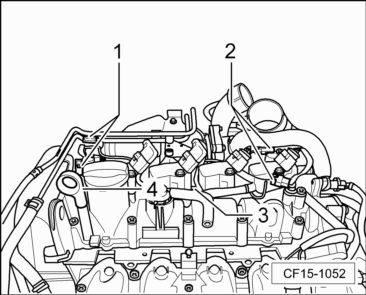

–  脱开电气连接插头：
1 -  凸轮轴调节阀 1 -N205- 和 排气凸轮轴调节阀 1 -N318-
2 -  霍尔传感器 -G40- 和霍尔传感器 3 -G300-
–  拧出螺栓 -3-，脱开线束固定卡，并置于一侧。
–  拔出机油标尺 -4-。
  CF15-1052

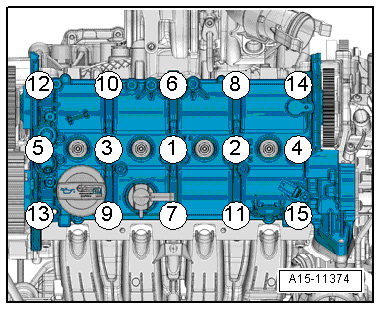

–  按照 -15 - 1- 的顺序松开凸轮轴壳体的螺栓并拧出。
–  小心地断开粘接件并取下凸轮轴壳体。
–  为了方便重新安装，请标记滚子摇臂和补偿元件的分配。
–  一同取出滚子摇臂和补偿元件并置于一块干净的垫子上。
安装
hinweis  提示
更换通过继续旋转拧紧的螺栓。
–  检查凸轮轴和曲轴的“上止点”位置：
  A15-11374
l  在凸轮轴壳体上安装凸轮轴固定装置 -T10494-（-FT10494N-）。
Vorsicht image   当心！
可能损坏气门机构。
在转动时不得轴向移动凸轮轴。
  A15-11491
l  在气缸体中拧入固定销 -T10340- 至限位位置，然后以 30Nm 的力矩拧紧。
l  沿发动机运转方向将曲轴置于固定销 -T10340- 上 = “上止点”位置。
  A13-10941
–  检查是否所有滚子摇臂均正确紧贴气门杆末端以及是否卡入相应的补偿元件。

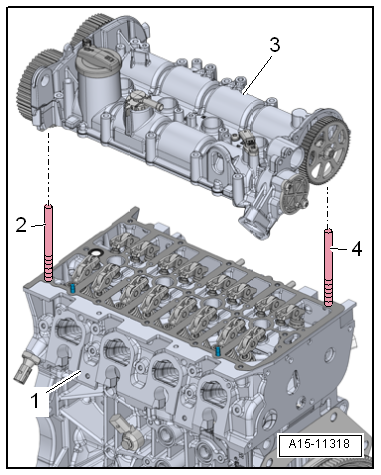

–  小心地将密封件置于气缸盖-1-的固定销-箭头-上。
  CF15-1051

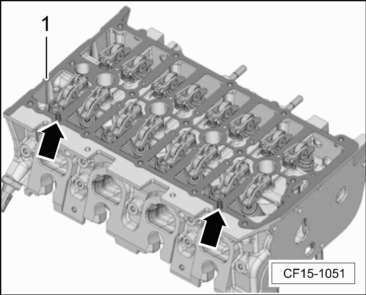

–  在气缸盖中拧入 2 个无头螺栓-2-和-4-。
–  小心地从上方将凸轮轴壳体 -3- 垂直沿无头螺栓-2-和-4-导入，直至将其与气缸盖表面紧密贴合在一起。
hinweis  提示
注意，凸轮轴壳体不得倾斜。
–  拧紧凸轮轴壳体的螺栓 → 插图。
其余安装以倒序进行，同时请注意下列事项：
–  安装高压管 → Kapitel。
–  安装齿形皮带（调整正时） → Kapitel。
–  安装点火线圈 → Kapitel。
–  安装冷却液泵 → Kapitel。
–  电气接口和布线
→ 电路图、故障查寻与安装位置
。
Vorsicht image   当心！
对气门机构进行操作后，气门和活塞顶部可能损坏。
小心地将发动机旋转至少 2 圈，以确保在起动时气门正常入位。
拧紧力矩
t  → Kapitel „装配一览 - 气门机构“
t  → Kapitel „装配一览 - 废气涡轮增压器“
t  → Kapitel „装配一览 - 空气滤清器壳体“
  A15-11318
