检查压缩压力
所需要的专用工具和维修设备

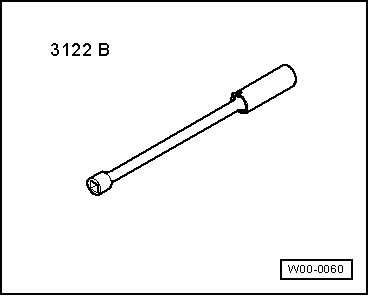

t  火花塞扳手 -3122 B-
  W00-0060
t  压缩压力检测仪 -V.A.G 1763-
操作步骤
l  发动机机油温度至少达到 30℃。
l  蓄电池电压至少为 12.5 V。
–  从保险丝架中取出燃油泵控制单元的保险丝。保险丝位置分布
→ 电路图、故障查寻与安装位置
。
hinweis  提示
通过取出保险丝来中断燃油泵控制单元的供电。
–  起动发动机并让其运转，直至熄火。
–  关闭点火开关。
–  拆卸发动机罩
→ 手册
。
  W00-0563
–  松开软管卡箍 -1- 和 -2-，拆下空气导管。
  A24-11135

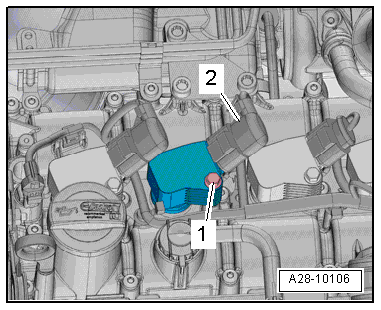

–  拔下插头 -2- 并拧出螺栓 -1-。
–  拔出带功率输出级的点火线圈。
–  用火花塞扳手 -3122 B- 拆下火花塞。
–  用压缩压力检测仪 -V.A.G 1763- 检查压缩压力。操作步骤见 → 操作手册。
–  由另一位技师将油门踏板踩到底，同时一直操纵起动机，直至检测仪不再显示压力升高。
–  在每个气缸上重复该操作过程。
  A28-10106
压缩压力值 bar 过压
新 10.0 … 15.0
磨损极限 7.0
气缸之间的最大偏差 3.0

组装
组装以倒序进行，组装过程中请注意下列事项：
–  安装火花塞。
–  安装带功率输出级的点火线圈 → Kapitel。
–  如果已脱开电气连接插头且已起动发动机，但发动机控制单元故障存储器中生成记录：在引导型功能中生成就绪代码 → 车辆诊断测试器。
拧紧力矩
t  → Kapitel „装配一览 - 点火装置“
