拆卸和安装皮带轮侧的排气凸轮轴密封环
所需要的专用工具和维修设备

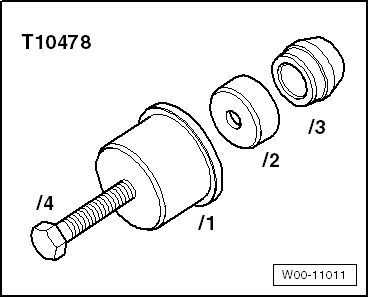

t  安装工具 -T10478-（-FT10487N-）
  W00-11011
拆卸
–  从凸轮轴上取下齿形皮带 → Kapitel。
–  拆卸发动机支承 → Kapitel。
–  拧出螺栓 -1-，取下凸轮轴齿轮和导向管。
  N15-10832

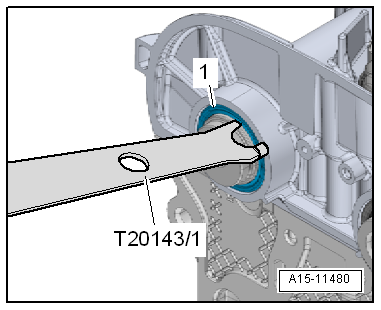

–  用拉拔钩 -T20143/1- 拔出密封环 -1-。
安装
hinweis  提示
不要给新密封环上油。
  A15-11480

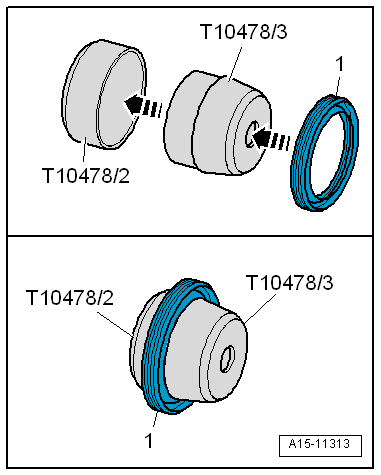

–  沿-箭头-方向将安装套筒 -T10478/3- 推到导向套 -T10478/2-。
–  将密封环 -1-通过安装套筒 -T10478/3- 推到导向套 -T10478/2-上。
l  安装位置：密封环的密封唇一侧指向安装套筒。
–  脱开安装套筒和导向套。
  A15-11313

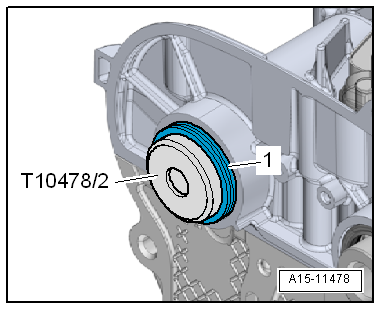

–  在凸轮轴上安装导向套 -T10478/2- 和密封环 -1-。
  A15-11478

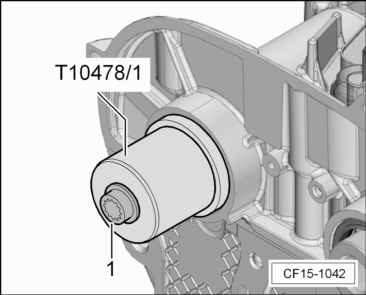

–  用止推块 -T10478/1- 和凸轮轴螺栓-1-将密封环压入限位位置。
–  拧下凸轮轴齿轮螺栓-1-，取下止推块 -T10478/1-和导向套 -T10478/2-。
–  安装齿形皮带（调整正时） → Kapitel。
–  安装发动机支承 → Kapitel。
  CF15-1042
