拆卸和安装变速箱侧的排气凸轮轴密封环
所需要的专用工具和维修设备

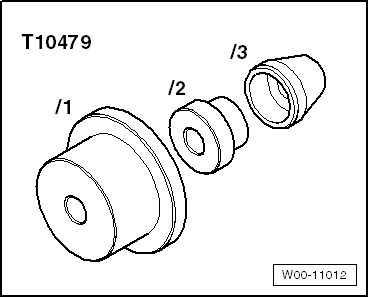

t  装配工具 -T10479-
  W00-11012
拆卸
–  拆卸冷却液泵齿形皮带轮 → Kapitel。
–  小心地将拉拔钩 -T20143/1- 推到凸轮轴和密封环 -1- 之间。
–  撬出密封环。
安装
hinweis  提示
不要给新密封环上油。
  A15-11477
–  将密封环 -1- 经安装套筒 -T10478/3- 推到导向套 -T10479/2- 上。
l  安装位置：密封环的密封一侧指向安装套筒 -T10478/3-。
–  脱开安装套筒和导向套。
  A15-11312
–  在推气凸轮轴中心位置上安装导向套 -T10479/2- 和密封环 -2-。
–  用冷却液泵驱动轮螺栓 -1- 将导向套固定在凸轮轴上。
–  密封环推到凸轮轴上，拧下导向套。

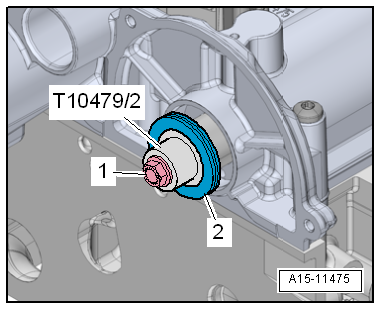

  A15-11475
–  用压块 -T10479/1- 和冷却液泵驱动轮螺栓 -1- 将密封环 -2- 推到底。
–  安装冷却液泵齿形皮带轮 → Kapitel。
  A15-11476
