拆卸和安装气门杆密封圈（气缸盖已安装）
所需要的专用工具和维修设备

t  火花塞扳手 -3122 B-
  W00-0060
t  气门锁销的拆卸和装配工具 -VAS 5161A-
t  -VAS 5161A-
  W00-1050

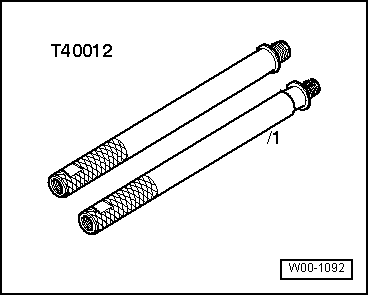

t  转接头 -T40012/1-
  W00-1092

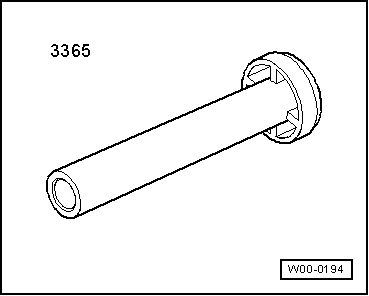

t  气门杆密封圈压入器 -3365-
t  气门杆钳 -VAS 6770-
操作步骤
–  拆卸凸轮轴壳体 → Kapitel。
–  用火花塞扳手 -3122 B- 拧出火花塞。
–  取出滚子摇臂并将其放到一块干净的垫板上。同时注意滚子摇臂不要混淆。
  W00-0194
–  拧出固定销 -T10340-。
–  将相应气缸的活塞置于“下止点”处。
  A13-10941
–  在气缸盖上安装导板 -VAS 5161A/32N- 并用滚花螺栓 -VAS 5161/12- 拧紧。
–  用力将转接头 -T40012- 和密封环拧入相应的火花塞螺纹中。
–  用通用中间件连接转接头和压缩空气并不断施加压力。
l  最小压力：6 bar 过压。
–  在导板中装入锤芯 -FVS5161/3T- 并用塑料锤敲松固定的气门锁销。
  CF15-1056
–  用挂叉 -VAS 5161/5- 将棘爪 -VAS 5161/6- 拧入导板中。
–  在导板中装入装配套筒 -FNS5161A/32-2N1- 和套筒 -VAS 5161A/32-1-。
–  在棘爪上挂入压叉 -VAS 5161/2- 并向下压装配套筒。
–  同时向右旋转装配套筒的滚花螺栓，直至顶部卡入气门锁销。
–  转动左右两侧的滚花螺栓，从而使气门锁销相互挤压并装入到装配套筒中。
–  松开压叉。
–  取出装配套筒。
–  拧下导板并转至一侧。
l  压缩空气软管保持连接状态。
–  取下气门弹簧和气门弹簧座。
  CF15-1057
–  用气门杆钳 -VAS 6770- 拔出气门杆密封圈。
  A15-11442

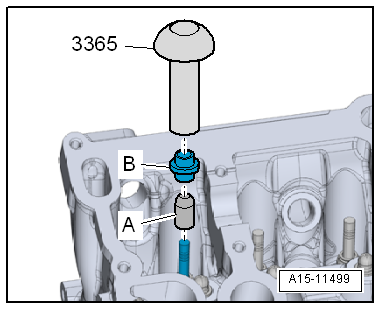

–  在气门杆上插上随附在新的气门杆密封圈 -B- 中的塑料套筒 -A-。
–  用机油略微润滑气门杆密封圈的密封唇。
–  气门杆密封圈推到塑料套筒上。
–  用气门杆密封圈压入器 -3365- 小心地将气门杆密封圈压到气门导管上。
–  再次取下塑料套筒。
  A15-11499

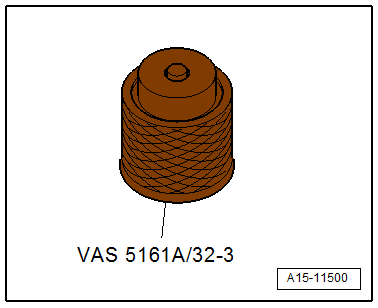

如果已从装配套筒中取出气门锁销，则必须先将其装入插入工具。
l  气门锁销大直径指向上方。
–  从上方将装配套筒压到插入工具上并安装气门锁销。
–  安装气门弹簧和气门弹簧座，气门弹簧的安装位置 → 插图。
  A15-11500
–  再次将导板 -VAS 5161A/32N- 固定在气缸盖上。
–  在导板中装入装配套筒 -FNS5161A/32-2N1- 和套筒 -VAS 5161A/32-1-。
–  压紧压叉并向上拉左右两侧的滚花螺栓，从而安装气门锁销。
–  如果滚花螺栓仍处于拉紧状态，则松开压叉。
–  在每个气门上重复该操作过程。
安装
安装以倒序进行，同时注意：
–  安装凸轮轴箱 → Kapitel。
–  调整正时 → Kapitel。
–  安装火花塞
→ 手册
。
