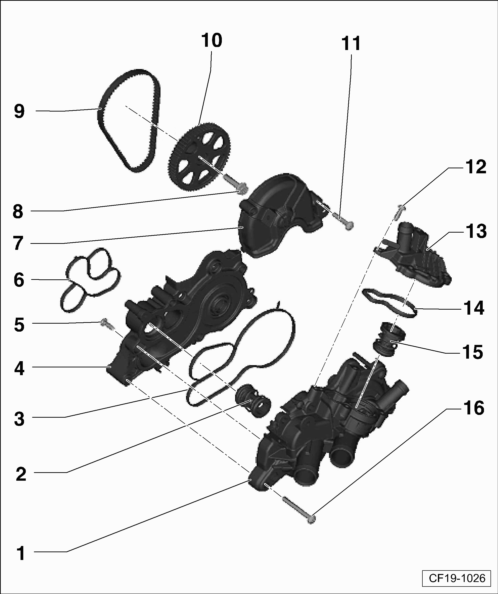

装配一览 - 冷却液泵/冷却液调节器 1 -  冷却液调节器壳体 q   拆卸和安装 → Kapitel 2 -  冷却液调节器 q   用于冷却液小循环回路 q   达到大约 105℃ 时开始打开 q   不同规格 → 电子备件目录 q   拆卸和安装 → Kapitel 3 -  密封件 q   更换 4 -  冷却液泵 q   拆卸和安装 → Kapitel q   更换冷却液泵时应一同换下齿形皮带 5 -  螺栓 q   自攻 q   用手安装和拧入，使螺栓的螺距与之前的相同。然后以规定力矩拧紧螺栓 q   拧紧力矩和顺序 → 插图 6 -  密封件 q   更换 q   注意密封件的位置是否正确 q   安装前先用冷却液略微浸润 7 -  齿形皮带护罩 q   用于冷却液泵齿形皮带 8 -  螺栓 q   更换 q   20 Nm + 90° 9 -  齿形皮带 q   用于冷却液泵 q   更换冷却液泵时应一同换下齿形皮带 10 -  齿形皮带轮 q   用于冷却液泵 q   拆卸和安装 → Kapitel 11 -  螺栓 q   8 Nm 12 -  螺栓 q   自攻 q   用手安装和拧入，使螺栓的螺距与之前的相同。然后以规定力矩拧紧螺栓 q   拧紧力矩和顺序 → 插图 13 -  盖板 q   用于冷却液调节器 14 -  密封件 q   更换 15 -  冷却液调节器 q   用于冷却液大循环回路 q   自 2012 年 11 月起：达到大约 87 ℃ 时开始打开 q   拆卸和安装 → Kapitel q   安装位置 → 插图 16 -  螺栓 q   拧紧力矩和顺序 → 车锚 冷却液大循环回路的冷却液调节器的安装位置 l  必须用定心销装入冷却液调节器壳体的孔内-箭头-。   在冷却液泵上拧上冷却液调节器壳体 - 拧紧力矩和顺序 –  以 8 Nm 的力矩按照 -A-F- 的顺序拧紧螺栓。   在冷却液调节器壳体上拧上冷却液调节器盖板 - 拧紧力矩 –  以 8 Nm 的力矩按照 -A - D- 的顺序拧紧盖板 -1- 的螺栓。
