拆卸和安装冷却液泵
W19-10047

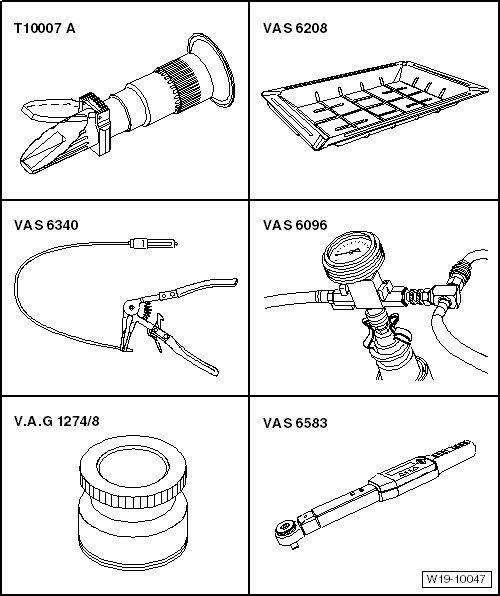

所需要的专用工具和维修设备
t  折射计 -T10007 A-
t  车间收集盘 -VAS 6208-
t  软管夹钳 -VAS 6340-
t  冷却系统加注装置 -VAS 6096-
t  冷却系统检测仪转接头 -V.A.G 1274/8-
t  扭力扳手 -VAS 6583-


t  扭力扳手 -V.A.G 1410-
拆卸
–  排出冷却液 → Kapitel。
–  拆卸蓄电池支架
→ 修理组：27
。
–  拆卸发动机罩
→ 手册
  W00-0554
–  松开软管卡箍 -1-和-2-，拆下空气导管。
  A24-11135
–  脱开空气导管上的空气导流软管。
–  脱开电气连接插头 -1-。
–  松开卡子-2-拔出真空管-3-。
–  松开卡子-箭头-，取下空气导管。
  CF15-0181
–  脱开电气插头-1-。
–  拧出螺栓-箭头-，并取下曲轴箱通风装置。
  CF15-0200
–  脱开线束-箭头-。
–  拧出螺栓 -1-和-3-，取下冷却液泵齿形皮带护罩 -2-。
  CF15-1047

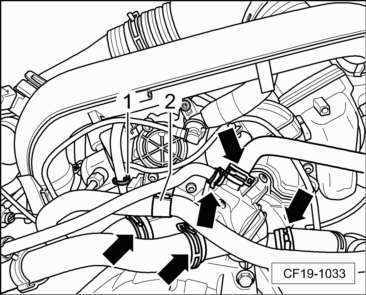

–  脱开电线束 -1- 和冷却液软管 -2-。
–  松开软管卡箍-箭头-，拆下冷却液泵上的所有冷却液软管。
  CF19-1033
–  按照 -5 - 1- 的顺序松开螺栓并拧出。
–  拆下冷却液泵和齿形皮带。
–  更换冷却液泵时需要拆下冷却液调节器壳体 → Kapitel。
安装
hinweis  提示
t  更换壳体密封件-箭头-。
t  更换冷却液泵时需要一同换下齿形皮带。
t  用符合系列标准的软管卡箍固定软管连接 → 电子备件目录。
  A19-11550
–  注意密封件的位置是否正确-箭头-。
–  用冷却液浸润冷却液泵密封件。
Vorsicht image   当心！
必须遵守规定顺序来执行下列安装冷却液泵的操作步骤。
这样才能确保齿形皮带张紧正确。
后面的操作步骤需要另一位技师的协助。
–  气缸 1 设为上止点位置 → Kapitel。
–  在中心位置放置齿形皮带，使冷却液泵处于安装位置。
–  用紧固螺栓将冷却液泵安装在气缸盖上。
  N19-10767

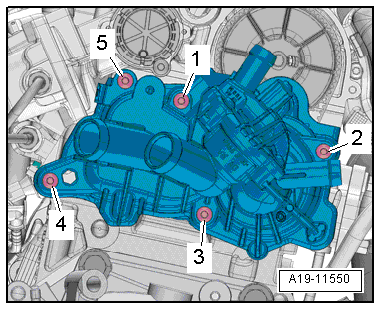

–  按照规定顺序预拧紧螺栓：
  A19-11550
步骤 螺栓 拧紧力矩
1. -1 … 5- 用手拧入，直至紧贴
2. -1 … 5- 10 Nm

–  重新拧松所有螺栓 1 圈。

–  用带开口宽度为 10 的内六角带肩套管头-序号 6- 将扭力扳手 -VAS 6583- 安装在冷却液泵上。
hinweis  提示
为了便于操作，请垂直安装扭力扳手 -VAS 6583-。
–  由另一位技师以 30 Nm 的力矩预张紧冷却液泵。
hinweis  提示
t  不得用另一只手支撑扭力扳手。
t  不得“过度用力按压”扭力扳手。

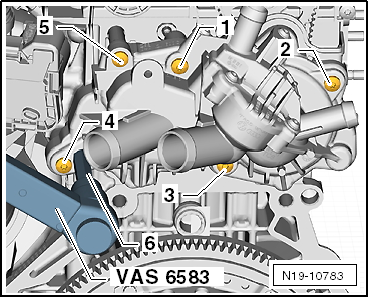

–  在冷却液泵仍保持预张紧状态期间，按照规定顺序拧紧冷却液泵的螺栓：
  N19-10783
步骤 螺栓 拧紧力矩
3. -2，1，5- 10 Nm
4. -3，4，5，1，2- 12 Nm

其它安装步骤大体以倒序进行，安装过程中必须注意下列事项：
–  加注冷却液 → 车锚。
拧紧力矩
t  冷却液泵的拧紧顺序 → 车锚
t  → Kapitel „装配一览 - 废气涡轮增压器“
t
→ 修理组：27
