拆卸和安装冷却器
hinweis  提示
一同拆下冷却液冷却器和增压空气冷却循环回路的散热器。
拆卸
–  排出冷却液 → Kapitel。
–  拆卸风扇护罩 → Kapitel。
–  拆卸前保险杠罩
→ 修理组：63
。
–  拆卸保险杠中间导向件
→ 修理组：63
。

–  抬起固定夹-箭头-，脱开增压空气冷却循环回路的散热器右上方的冷却液软管。
  A19-11542
–  抬起固定夹-箭头-，拆卸散热器左上方的冷却液软管。
  CF10-1051

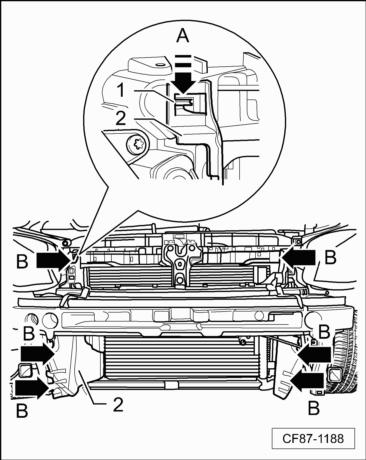

–  沿-箭头 A-方向向下压固定卡-1-，解锁左右空气导流板-2-上的固定卡-箭头 B-，取下空气导流板-2-。
  CF87-1188

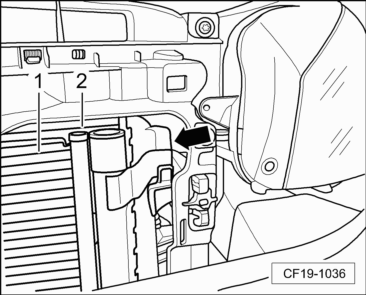

–  松开左右两侧卡子-箭头-，从增压空气冷却循环回路的散热器 -2- 上松开冷凝器 -1-。
–  在锁支架上绑紧冷凝器。
  CF19-1036

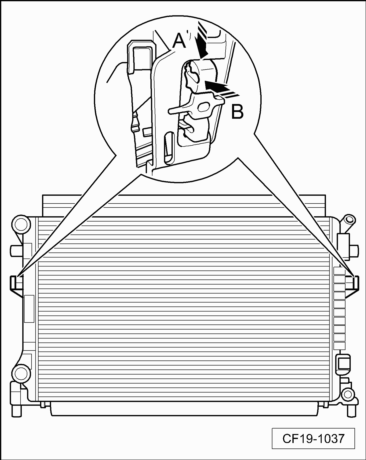

–  同时按压散热器左右两侧橡胶支座的锁止凸耳-箭头 A-并沿-箭头B-方向从锁支架上取下增压空气冷却循环回路的散热器以及冷却液冷却器。
  CF19-1037

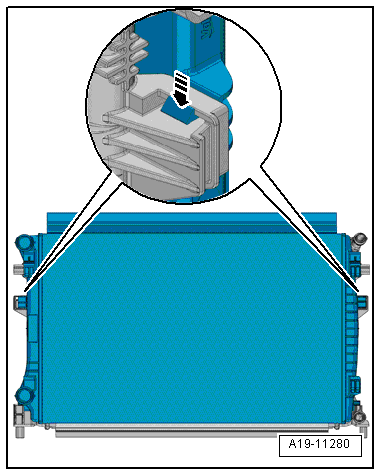

–  同时按压散热器左右与两侧的锁止凸耳-箭头-，并从增压空气冷却循环回路的散热器上取下冷却器。
安装
安装以倒序进行，安装过程中请注意下列事项：
hinweis  提示
t  略微压下膜片 → Kapitel。
t  更换 O 形环。
拧紧力矩： 5 Nm
–  安装前保险杠罩
→ 修理组：63
。
–  安装风扇护罩 → Kapitel。
–  用连接器连接冷却液软管 → 插图。
–  加注冷却液 → 车锚。
hinweis  提示
如果已更换冷却器，必须更换所有冷却液。
拧紧力矩
t  → Kapitel „装配一览 - 冷却器/散热器风扇“
