拆卸和安装废气涡轮增压器
所需要的专用工具和维修设备

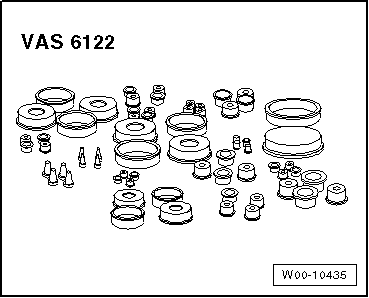

t  通用管路密封塞
  W00-10435

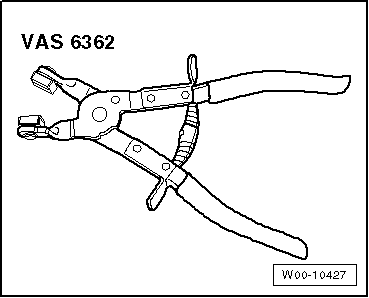

t  软管卡箍钳 -VAS 6362-
拆卸
hinweis  提示
t  遵守清洁规定 → Kapitel。
t  所有隔热垫都应重新装回到相同的位置。
Vorsicht image   当心！
如果发现废气涡轮增压器机械损坏（例如压缩机叶轮损坏），只更换废气涡轮增压器是不够的。为了避免造成后续损伤，必须执行下列作业：
t  检查空气滤清器壳体、空气滤清器滤芯和空气导流软管是否脏污。
t  检查整个增压空气段和增压空气冷却器中是否有异物。
t  如果在增压空气系统中发现异物，请清洁增压空气段并在必要时更换增压空气冷却器。
–  排出冷却液 → Kapitel。
–  拆卸发动机罩
→ 手册
  W00-10427
–  松开软管卡箍 -1- 和 -2-，拆下空气导管。
  A24-11135
–  脱开空气导管上的空气导流软管。
–  脱开电气连接插头 -1-。
–  松开卡子-2-拔出真空管-3-。
–  松开卡子-箭头-，取下空气导管。
–  脱开电气连接插头-2-。
–  旋出螺栓-箭头-。
  CF15-0181
–  松开卡子-3-拔出真空管-4-，-5-。
–  取下管接头-1-。
  CF15-0202
配备 1.2L 发动机和 Magotan B8L 1.4L 发动机的车型
–  脱开电气连接插头-2-。
  CF21-1056

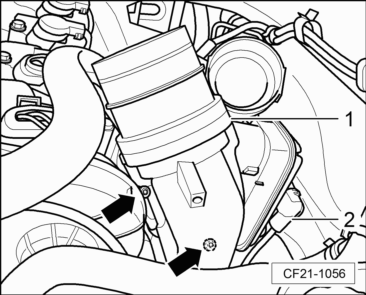

–  脱开电气插头 -1-。
  CF15-0200
–  拧出螺栓-箭头-，并取下曲轴箱通风装置。
所有车型

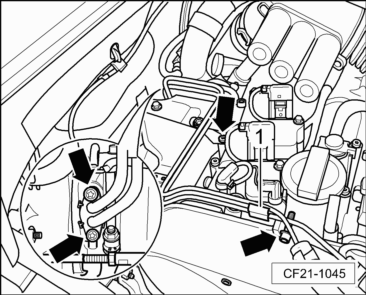

–  拧出螺栓-箭头-，向右侧翻转冷却液管路 -1-。
  CF21-1045

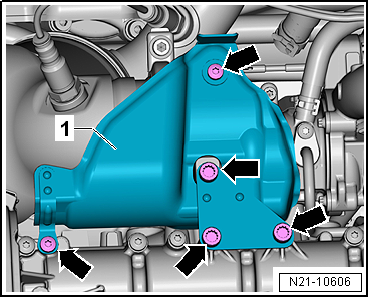

–  拧出螺栓-箭头-，取下隔热板 -1-。
  N21-10606
–  拧出螺栓-箭头-，取下右侧传动轴的隔热板。
  A10-1633
配备所有装备 1.4L 发动机的车型

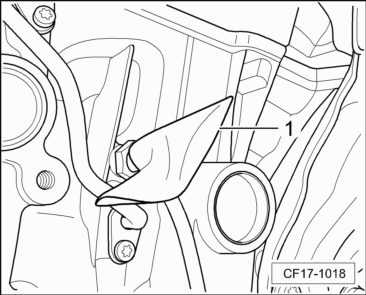

–  取下插头护罩-1-。
  CF17-1018

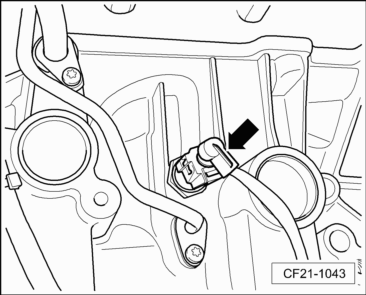

–  脱开机油开关的电气连接插头-箭头-。
  CF21-1043
所有车型

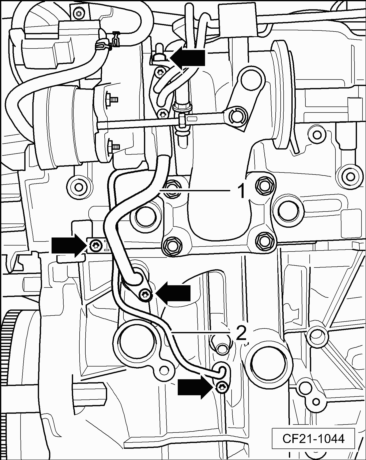

–  拧出螺栓-箭头-，并取下机油供油管路 -2- 和机油回油管路 -1-。
  CF21-1044
–  拧出螺栓 -2- 并取下螺旋卡箍。
–  拧出螺栓 -1- 和螺母-箭头-，绑高尾气催化净化器。
  A26-11255

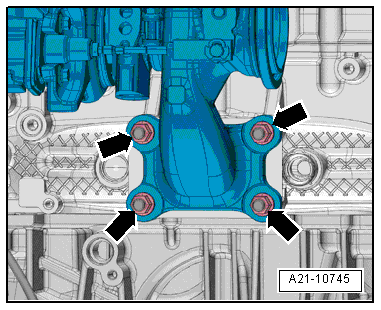

–  拧出螺母-箭头-并取下废气涡轮增压器。
安装
安装以倒序进行，安装过程中请注意下列事项：
  A21-10745

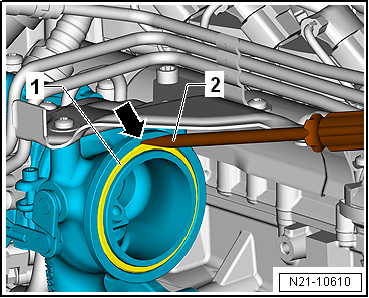

–  用螺丝刀 -2- 撬出废气涡轮增压器凹口中密封环 -1--箭头-。
hinweis  提示
t  更换气缸盖的密封件、密封环、O 形环和紧固螺母。
t  通过机油供油管路的管接头给废气涡轮增压器加注发动机机油。
t  用符合系列标准的软管卡箍固定所有软管连接 → 电子备件目录。
t  为了确保废气涡轮增压器的机油供给，请在安装废气涡轮增压器后让发动机怠速运转大约 1 分钟；请勿使其立即高速运转。
–  电气接口和布线
→ 电路图、故障查寻与安装位置
。
–  加注冷却液 → 车锚。
拧紧力矩
t  → Kapitel „装配一览 - 废气涡轮增压器“
t  → 插图 „“用螺旋卡箍安装空气导管”“
t  → 插图 „“安装尾气催化净化器 - 拧紧力矩和顺序”“
t
→ 修理组：40
  N21-10610
