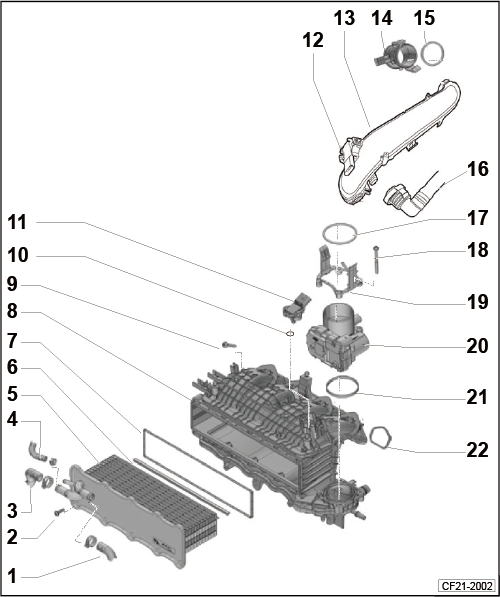

| 装配一览 - 增压空气系统（自 2018 年 12 月起） |
提示
| t | 检查或维修前，先检查所有空气导管和软管以及真空管路是否牢固以及是否密封。 |
| t | 遵守清洁规定 → Kapitel。 |
| 1 - | 冷却液软管 |
| 2 - | 螺栓 |
| q | 自攻 |
| q | 用手安装和拧入，使螺柱的螺距与之前的相同。 |
| q | 15 Nm |
| 3 - | 冷却液软管 |
| 4 - | 冷却液软管 |
| 5 - | 增压空气冷却器 |
| q | 拆卸和安装 → Kapitel |
| q | 在更换后更换冷却液 |
| 6 - | 密封唇 |
| 7 - | 密封件 |
| q | 更换 |
| 8 - | 进气歧管 |
| 拆卸和安装 → Kapitel |
| 9 - | 螺栓 |
| q | 拧紧力矩和顺序 → Kapitel |
| 10 - | O 形环 |
| q | 更换 |
| 11 - | 进气歧管传感器 -GX9- |
| q | 包括 |
| 进气温度传感器 2 -G299- |
| 进气歧管压力传感器 -G71- |
| q | 拆卸和安装 → Kapitel |
| 12 - | 增压压力传感器 -GX26- |
| q | 包括 |
| 增压压力传感器 -G31- |
| 进气温度传感器 -G42- |
| q | 拆卸和安装 → Kapitel |
| 13 - | 空气导管 |
| 14 - | 管接头 |
| 15 - | O 形环 |
| q | 更换 |
| 16 - | 真空管 |
| 17 - | O 形环 |
| q | 更换 |
| 18 - | 螺栓 |
| q | 自攻 |
| q | 用手安装和拧入，使螺栓的螺距与之前的相同。 |
| q | 7 Nm |
| 19 - | 固定夹 |
| q | 用于空气导管 |
| 20 - | 节气门控制单元 -GX3- |
| q | 包括 |
| 节气门控制单元 -J338- |
| 电子油门操纵机构的节气门驱动装置 -G186- |
| 电子油门操纵机构的节气门驱动装置角度传感器 1 -G187- |
| 电子油门操纵机构的节气门驱动装置角度传感器 2 -G188- |
| q | 拆卸和安装 → Kapitel |
| 21 - | 密封环 |
| q | 更换 |
| 22 - | 密封件 |
| q | 4 个 |
| q | 更换 |
提示
|
 |
