检查增压空气系统的密封性
所需要的专用工具和维修设备

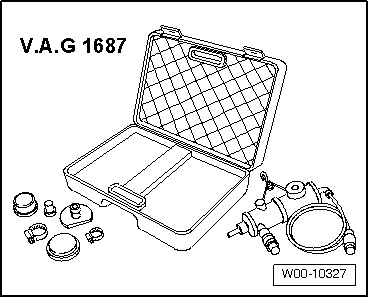

t  增压空气系统检测仪 -V.A.G 1687-
  W00-10327
操作步骤
–  拆卸发动机罩
→ 手册
–  松开软管卡箍 -1- 和 -2-，拆下空气导管。
  A24-11135

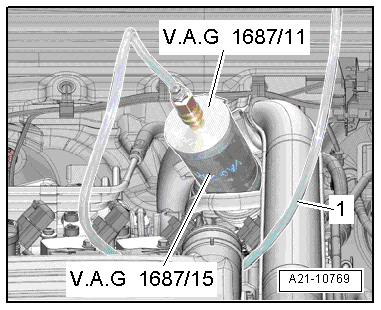

–  在废气涡轮增压器上连接转接头 -V.A.G 1687/15-（-FVG1687/15T-）和 -V.A.G 1687/11-（-FVG1687/11T-）。
–  连接增压空气系统检测仪 -V.A.G 1687- 的软管 -1- 和转接头。
  A21-10769
如下做好增压空气系统检测仪 -V.A.G 1687- 的准备工作：
–  完全拧出压力调节阀 -2-，关闭阀门 -3- 和 -4-。
l  向上拉旋钮才能旋转压力调节阀 -2-。
–  用通用中间件连接增压空气系统检测仪 -V.A.G 1687- 和压缩空气软管 -1-。
hinweis  提示
如果观察窗口内有水，则通过脱水螺栓 -6- 排出。
–  打开阀门 -3-。
Vorsicht image   当心！
所设压力过高可能造成损坏。
压力不得超过 0.5 bar！
–  用压力调节阀 -2- 将压力调为 0.5 bar。
–  打开阀门 -4- 并等待，直至检测回路充满空气。如有需要可将压力重新调回 0.5bar。
–  使用通用查漏剂或超声波测量仪 -V.A.G 1842- 通过听觉、触觉检查增压空气系统的泄漏位置。
hinweis  提示
t  少量空气通过阀门进入发动机。因此无法检查压力保持情况。
t  超声波测量仪 -V.A.G 1842- 的操作见 → 操作手册。
t  拆下转接头前先通过拔下软管连接器使检测回路无压力。
组装以倒序进行，组装过程中请注意下列事项：
hinweis  提示
更换密封件和 O 形环。
拧紧力矩
t  → 插图 „“用螺旋卡箍安装空气导管”“
  V21-0168
