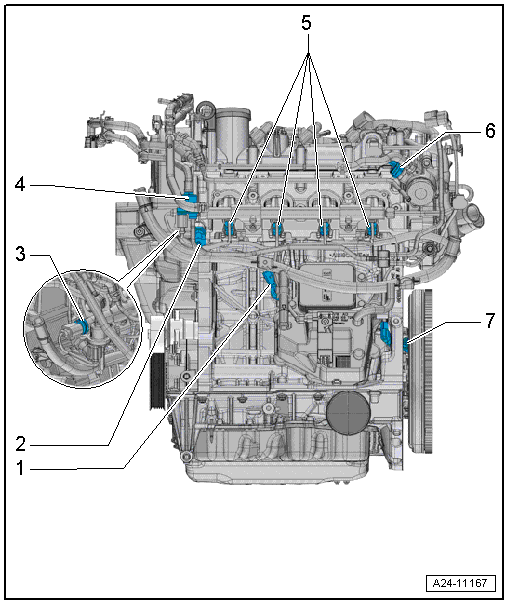

安装位置一览 - 喷射装置 第 Ⅰ 部分 安装位置一览 - 发动机舱 1 -  凸轮轴调节阀 1 -N205- q   拆卸和安装 → Kapitel 2 -  排气凸轮轴调节阀 1 -N318- q   拆卸和安装 → Kapitel 3 -  尾气催化净化器前氧传感器 1 -GX10- q   包括    氧传感器 -G39-    氧传感器加热装置 -Z19- q   拆卸和安装 → Kapitel 4 -  尾气催化净化器后氧传感器 1 -GX7- q   包括    尾气催化净化器后氧传感器 -G130-    尾气催化净化器后氧传感器 1 加热装置 -Z29- q   拆卸和安装 → Kapitel 5 -  增压力调节模块 -GX34- q   拆卸和安装 → Kapitel 6 -  霍尔传感器 3 -G300- q   拆卸和安装 → Kapitel 7 -  霍尔传感器 -G40- → 第项 q   拆卸和安装 → Kapitel 8 -  发动机控制单元 -J623- q   拆卸和安装 → Kapitel 9 -  散热器出口上的冷却液温度传感器 -G83- q   拆卸和安装 → Kapitel 10 -  节气门控制单元 -GX3- q   包括    节气门控制单元 -J338-    电子油门操纵机构的节气门驱动装置 -G186-    电子油门操纵机构的节气门驱动装置角度传感器 1 -G187-    电子油门操纵机构的节气门驱动装置角度传感器 2 -G188- q   拆卸和安装 → Kapitel 11 -  增压压力传感器 -GX26- q   包括    增压压力传感器 -G31-    进气温度传感器 -G42- q   拆卸和安装 → Kapitel 12 -  进气歧管传感器 -GX9- q   包括    进气温度传感器 2 -G299-    进气歧管压力传感器 -G71- q   拆卸和安装 → Kapitel 13 -  增压空气冷却泵 -V188- q   拆卸和安装 → Kapitel 14 -  带功率输出级的点火线圈 t  带功率输出级的点火线圈 1 -N70- t  带功率输出级的点火线圈 2 -N127- t  带功率输出级的点火线圈 3 -N291- t  带功率输出级的点火线圈 4 -N292- q   拆卸和安装 → Kapitel 第 Ⅱ 部分 安装位置一览 - 发动机 1 -  爆震传感器 1 -G61- q   装配一览 → Kapitel 2 -  机油低压开关 -F378- q   装配一览 → Kapitel 3 -  燃油压力传感器 -G247- q   装配一览 → Kapitel 4 -  活性碳罐电磁阀 1 -N80- 5 -  喷油嘴 t  气缸 1 喷油嘴 -N30- t  气缸 2 喷油嘴 -N31- t  气缸 3 喷油嘴 -N32- t  气缸 4 喷油嘴 -N33- q   装配一览 → Kapitel 6 -  燃油压力调节阀 -N276- q   位于高压泵上 q   装配一览 → Kapitel 7 -  发动机转速传感器 -G28- q   装配一览 → Kapitel 第 Ⅲ 部分 用于配备 1.4L 发动机的车型 安装位置一览 - 发动机 1 -  冷却液温度传感器 -G62- q   拆卸和安装 → Kapitel 2 -  机油压力开关 -F22- q   拆卸和安装 → Kapitel 3 -  机油压力调节阀 -N428- q   拆卸和安装 → Kapitel 用于配备 1.2L 发动机的车型 1 -  机油压力调节阀 -N428- q   拆卸和安装 → Kapitel 2 -  冷却液温度传感器 -G62- q   拆卸和安装 → Kapitel
