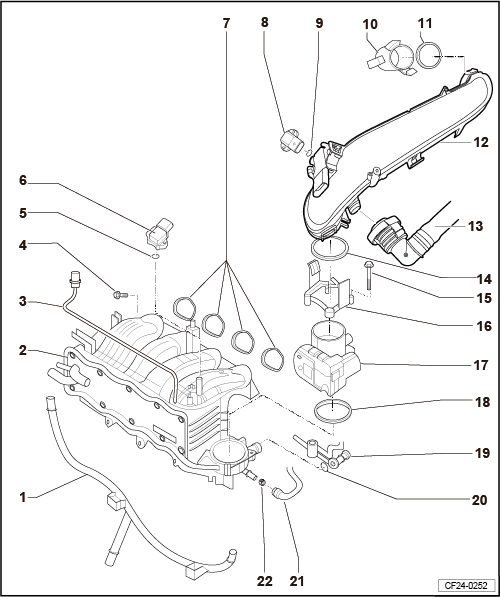

装配一览 - 进气歧管
CF24-0252
1 -  冷却液管
q   卡在进气歧管上
2 -  进气歧管
q   带增压空气冷却器的安装单元
q   拆卸和安装 → Kapitel
3 -  冷却液管
q   卡在进气歧管上
4 -  螺栓
q   拧紧力矩和顺序 → 插图
5 -  O 形环
q   更换
6 -  进气歧管传感器 -GX9-
q   包括
   进气温度传感器 2 -G299-
   进气歧管压力传感器 -G71-
q   拆卸和安装 → Kapitel
7 -  密封件
q   更换
8 -  增压压力传感器 -GX26-
q   包括
   增压压力传感器 -G31-
   进气温度传感器 -G42-
q   拆卸和安装 → Kapitel
9 -  O 形环
q   更换
10 -  管接头
11 -  O 形环
q   更换
12 -  空气导管
13 -  真空管
14 -  O 形环
q   更换
15 -  螺栓
q   自攻
q   用手安装和拧入，使螺栓的螺距与之前的相同。然后以力矩拧紧螺栓
q   7 Nm
16 -  固定夹
q   用于空气导管
17 -  节气门控制单元 -GX3-
q   包括
   节气门控制单元 -J338-
   电子油门操纵机构的节气门驱动装置 -G186-
   电子油门操纵机构的节气门驱动装置角度传感器 1 -G187-
   电子油门操纵机构的节气门驱动装置角度传感器 2 -G188-
q   拆卸和安装
q   清洁
q   更换节气门控制单元 -GX3- 后必须重新匹配其与发动机控制单元 -J623-。为此需要使用车辆诊断测试仪
18 -  密封环
q   更换
19 -  真空管路
20 -  O 形环
q   更换
21 -  真空管路
22 -  O 形环
q   更换


进气歧管 - 拧紧力矩和顺序
–  如下分步拧紧螺栓：
  A24-11144
步骤 螺栓 拧紧力矩
1. -箭头- 从中间开始用手交替拧至接触位置
2. -箭头- 从中间开始交替以 8 Nm的力矩拧紧
