拆卸和安装进气歧管
拆卸
–  拆卸空气滤清器壳体 → Kapitel。
–  拆卸隔音板
→ 修理组：66
。
–  车间收集盘 -VAS 6208- 置于下方。
–  排出冷却液 → Kapitel。
achtung image   注意！
燃油可能导致人员受伤。
为了卸除燃油压力，请在打开燃油系统前先将一块干净的抹布置于连接处周围，并小心地松开连接处。
Vorsicht image   当心！
脏污可能影响功能。
→ Kapitel

–  首先向下压软管接头 -1-，然后按压解锁键-箭头-。
–  在按住解锁键的情况下拔下软管接头。
–  按压活性碳罐软管 -2- 上的解锁键。
–  拔下软管并将其脱开。
  A20-11105
–  撬开软管固定夹-箭头 1-和-箭头 2-并将软管-1-和-2-脱出。
  CF10-1056
–  松开卡子-箭头-，拔下真空软管 -1-。
–  脱开空气导管 -2- 上的真空软管。
  A10-11565
–  脱开电气连接插头 -1-。
–  松开卡子-2-拔下真空管-3-。
–  松开卡子-箭头-，取下增压空气管。
  CF15-0181
–  松开卡箍 -1-，拆下冷却液软管-2-。
  CF10-1057
–  脱开电气连接插头：
1 -  活性碳罐电磁阀 1 -N80-
3 -  节气门控制单元 -GX3-
4 -  进气歧管传感器 -GX9-
–  拧出螺栓-箭头-。
–  按压解锁键，拔下活性碳罐软管 -2-。
–  松开进气歧管上的燃油供油管路 -5- 和冷却液管路 -6- 并压向一侧。
  A24-11142
–  脱开电线束固定卡-1-和-2-。
–  脱开水管固定夹-箭头-，并脱出水管。
  CF24-1075

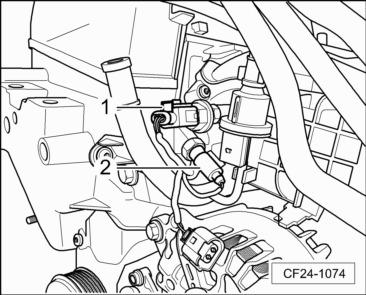

–  脱开燃油压力传感器 -G247- 的电气连接插头 -1-。
–  同样脱开机油压力开关的电气连接插头-2-。
  CF24-1074

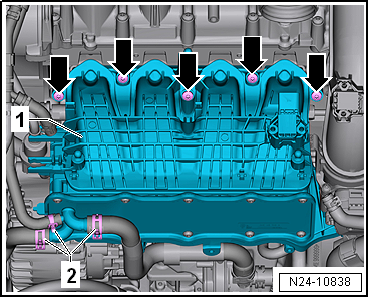

–  松开软管卡箍 -2- 并拔下冷却液软管。
–  拧出螺栓-箭头-。
–  取下进气歧管 -1-。
  N24-10838

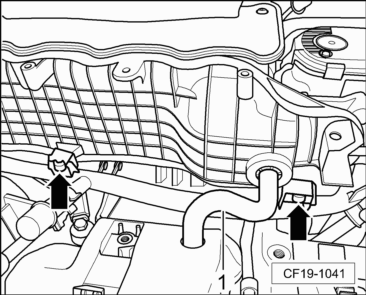

–  用力分离锁止卡-箭头-，并拔下曲轴箱通风软管-1-。
安装
安装以倒序进行，安装过程中请注意下列事项：
hinweis  提示
更换密封件和 O 形环。
–  安装空气滤清器壳体 → Kapitel。
–  加注冷却液 → Kapitel。
拧紧力矩
t  → Kapitel „装配一览 - 进气歧管“
