拆卸和安装燃油分配器
拆卸
hinweis  提示
t  向下拉燃油分配器时，气缸盖或者燃油分配器中的喷油嘴可能会松动。
t  喷油嘴必须在发动机冷却时拆卸。
t  因为燃油压力达到350 bar，所以拆卸后应更换喷油嘴上所有密封件。
ansi-s3 image  小心
燃油系统处于高压下。
喷出的燃油存在造成人身伤害的危险。
–  卸除燃油高压。
–  拆卸进气歧管 。 → Kapitel
–  为收集溢出的燃油，将一块抹布放在下面。
–  拆卸高压管 。 → Kapitel

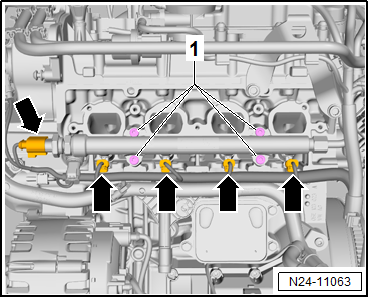

–  脱开电插头 -箭头-。
–  拧出螺栓 -1- 并从高压喷油嘴上拔下燃油分配器。
hinweis  提示
向下拉燃油分配器时可能会将喷油嘴一起拉出。
安装
安装以倒序进行，同时要注意下列事项：
–  对燃油分配器进行目检，必要时清除异物或旧的 O 形环。
–  检查燃油分配器的密封面上是否有裂缝或划痕。否则，更换部件。
–  更换喷油嘴的密封环 。 → Kapitel
–  将燃油分配器上的定位件安放到喷油嘴上。
–  将燃油分配器先在右侧，然后在左侧压到喷油嘴的弹簧上至限位位置。
hinweis  提示
带螺栓的燃油分配器不能靠近气缸盖！
–  将紧固螺栓附近的燃油分配器用力向下压至气缸盖的限位位置。将螺栓拧入两个螺距。
–  在压至底部时，用手将螺栓拧紧至限位位置。
–  将螺栓以交叉方式用力矩均匀拧紧。
–  安装高压管 。 → Kapitel
–  安装进气歧管 。 → Kapitel
拧紧力矩
t
  N24-11063
