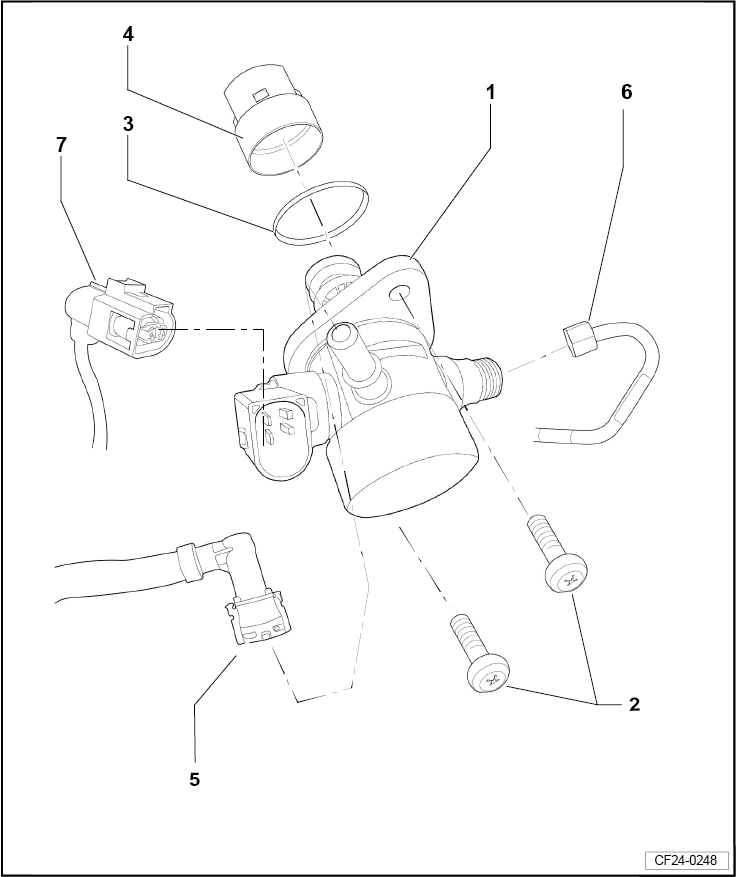

| 装配一览 - 高压泵 |
| 1 - | 高压泵 |
| q | 不拆解 |
| q | 拆卸和安装 → Kapitel |
| 2 - | 螺栓 |
| q | 更换 |
| q | 2 件 |
| q | M 8 x 25 |
| q | 注意拧紧方法 → 车锚 |
| 3 - | O 形环 |
| q | 更换 |
| q | 安装前用干净的发动机机油浸润 |
| 4 - | 滚子摇臂 |
| q | 安装时用干净的发动机油润滑 |
| 5 - | 燃料管路 |
| q | 自燃油箱 |
| 6 - | 高压管 |
| q | 拆卸后更换 |
| q | 不得损坏接口 |
| q | 不要改变弯曲形状 |
| q | 拆卸和安装 → Kapitel |
| q | 用干净的发动机机油浸润锁紧螺母的螺纹 |
| q | 16 Nm +45° |
| 7 - | 电气连接插头 |
 提示
|
| 步骤 | 螺栓 M 8 x 25 | 拧紧力矩/继续转动角 |
| 1. | -3- | 手动拧入至紧贴 |
| 2. | -3- | 交替拧紧 1 圈，直到高压泵的法兰紧贴在凸轮轴壳体上 |
| 3. | -3- | 8 Nm |
| 4. | -3- | 继续旋转90° |
