拆卸和安装高压泵
拆卸
l  冷机。
ansi-s3 image  小心
燃油系统处于高压下。
喷出的燃油存在造成人身伤害的危险。
–  卸除燃油高压。
–  为收集溢出的燃油，将一块抹布放在下面。
–  拆卸高压管 。 → Kapitel

–  解锁并拔下插头连接-a-。
–  按压按键 -箭头-，以松开软管连接器-b-，然后拔出燃油进油软管。
–  拧下螺栓 -2-，拆下高压泵 -1-。
  CF24-0249

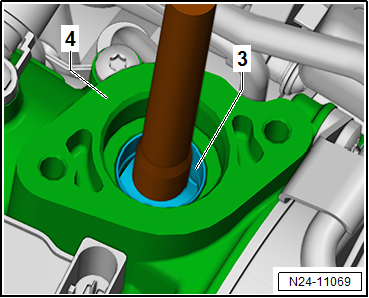

–  用条形磁铁将滚子挺杆-3-从凸轮轴壳体 -4-中拉出。
安装
hinweis  提示
更换 O 形环。
–  检查滚子挺杆是否损坏，必要时更新。
–  用干净的发动机油润滑滚子摇臂 -1-。
–  将滚子挺杆 -1- 插入凸轮轴外壳。注意安装位置！
  N24-11069

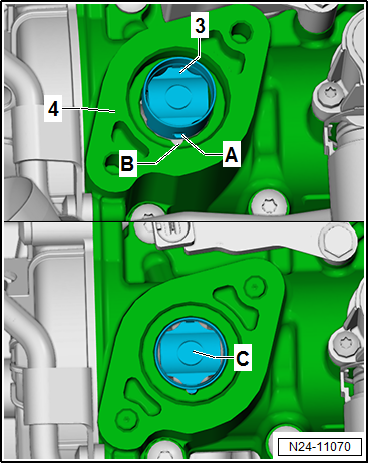

滚子挺杆的安装位置
l  滚子挺杆 -3-的凹槽 -A-必须嵌入凸轮轴壳体 -4-的截面 -B-中。
l  在正确的位置上可以看到轮廓-C-！
l  滚子挺杆的滚子必须位于凸轮轴的凸轮上。
–  沿发动机转动方向转动曲轴，直到滚子挺杆处于最低点。
–  用发动机机油浸润新的 O 形环，然后将其装入高压泵的凹槽中。
–  用力将新的螺栓拧至高压泵的法兰上的限位位置。
l  为了避免高压泵的法兰在安装时变形，根据预先规定的装配方法安装高压泵：
–  以规定力矩交叉拧紧螺栓 → 车锚。
–  检测燃油系统的密封性。
  N24-11070
