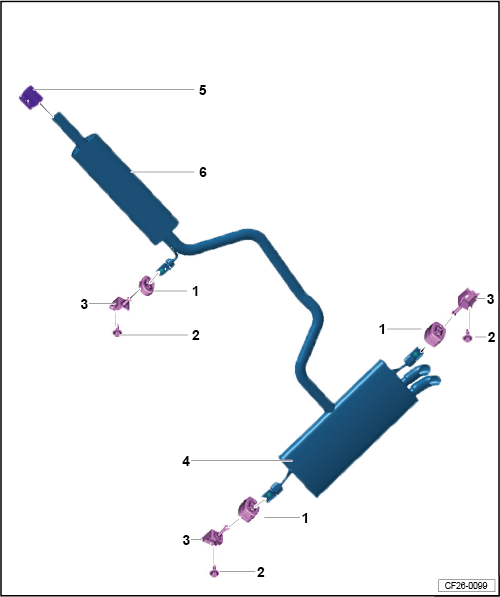

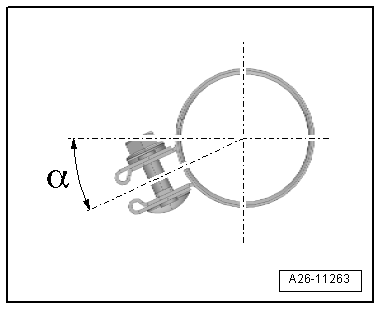

装配一览 - 消音器（仅用于 Golf A7、Golf SportsVan 的车辆） 1 -  固定吊耳 q   损坏时更换 2 -  螺栓 q   20 Nm 3 -  固定装置 q   损坏时更换 4 -  后部消音器 q   出厂时与中部消音器安装在同一单元中。维修时可以单独更换 q   拆卸和安装 → Kapitel q   脱开排气管/消音器 → Kapitel q   校准排气装置使其无应力 → Kapitel 5 -  中部夹紧套 q   在拧紧之前先校准排气装置使其无应力 → Kapitel q   安装位置 → 插图 q   均匀地拧紧螺栓 6 -  中部消音器 q   出厂时与后部消声器在同一个安装单元中。维修时可以单独更换 q   拆卸和安装 → Kapitel q   脱开排气管/消音器 → Kapitel q   校准排气装置使其无应力 → Kapitel 7 -  维修切割点 8 -  后部夹紧套 q   在拧紧之前先校准排气装置使其无应力 → Kapitel q   安装位置 → 插图 q   均匀地拧紧螺栓 后部夹紧套的安装位置 –  在所示位置处安装夹紧套。 l  角度 -α- = 20°左右。 l  螺栓指向下方。 l  螺母指向上方。
