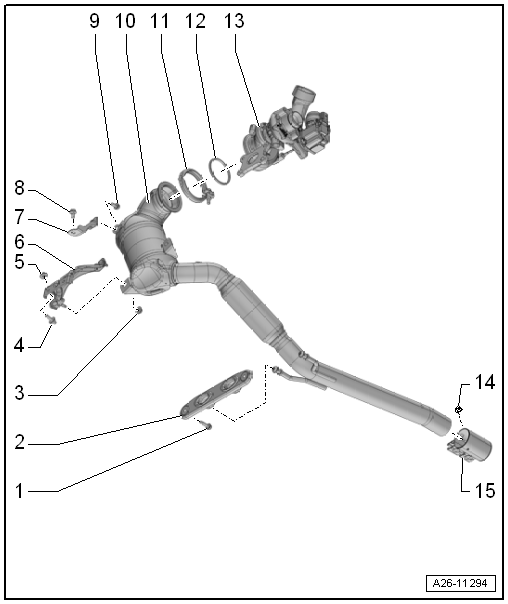

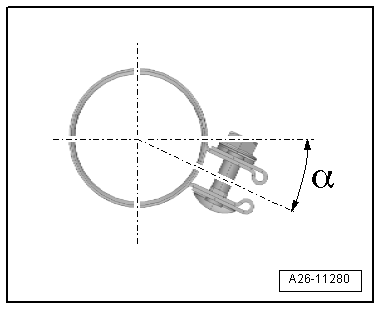

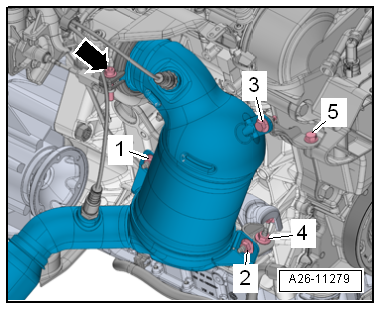

装配一览 - 排气清洁装置 1 -  螺栓 q   20 Nm 2 -  支架 q   损坏时更换 3 -  螺母 q   拧紧力矩和顺序 → 插图 4 -  螺栓 q   20 Nm 5 -  螺母 q   拧紧力矩和顺序 → 插图 6 -  支架 7 -  支架 8 -  螺栓 q   拧紧力矩和顺序 → 插图 9 -  螺栓 q   拧紧力矩和顺序 → 插图 10 -  排气前管和尾气催化净化器 q   分离元件弯折度不得超过 10°否则可能损坏 q   不得拉扯分离元件 q   不得损坏分离元件上的钢丝网 q   保护尾气催化净化器不受碰撞和冲击 q   拆卸和安装 → Kapitel q   校准排气装置使其无应力 → Kapitel 11 -  螺旋卡箍 q   拧紧力矩和顺序 → 插图 12 -  密封环 q   更换 q   拆卸和安装 → Kapitel 13 -  废气涡轮增压器 14 -  螺母 q   30 Nm 15 -  前部夹紧套 q   在拧紧之前先校准排气装置使其无应力 → Kapitel q   安装位置 → 插图 q   均匀地拧紧螺栓 前部夹紧套的安装位置 –  在所示位置处安装夹紧套。 l  角度 -α- = 20°左右。 l  螺栓连接指向右侧。 l  螺母指向上方。   安装尾气催化净化器 - 拧紧力矩和顺序   1. –  在废气涡轮增压器上安装尾气催化净化器，略微固定螺旋卡箍-箭头-   2. –  用手略微拧入螺栓 -3、5- 和螺母 -1、2、4- l  尾气催化净化器和支架必须仍可推动 3. –  拧紧螺旋卡箍-箭头- 15 Nm 4. –  按照 -1 - 5- 的顺序拧紧螺栓和螺母 20 Nm
