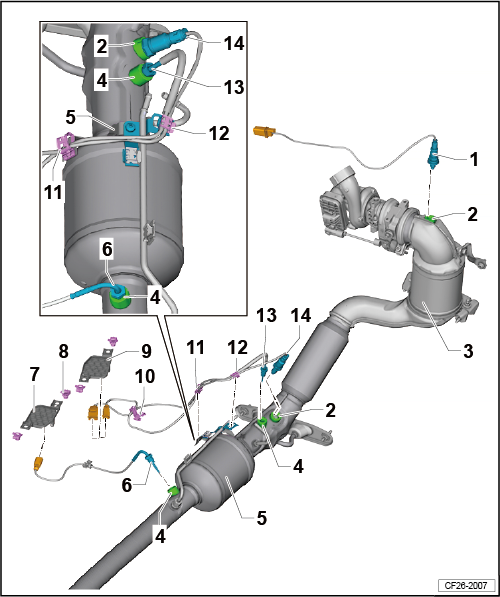

装配一览 - 排气温度调节

1 -	催化转换器前的氧传感器 1 -GX10-

q	拆卸和安装 → Kapitel „拆卸和安装尾气催化净化器前氧传感器 1 -GX10-/尾气催化净化器后氧传感器 1 -GX7-“

52 Nm

2 -

螺栓螺纹

用于氧传感器

排气系统的组成部分

3 -	带催化转换器的排气前管

q	装配一览 → Kapitel „装配一览 - 排气清洁装置“

q	拆卸和安装 → Kapitel „拆卸和安装尾气催化净化器“

4 -

螺栓螺纹

排气系统的组成部分

5 -

微粒滤清器

q	拆卸和安装 → Kapitel

6 -	颗粒滤清器后的温度传感器 -G527-

q	拆卸和安装 → Kapitel „拆卸和安装颗粒滤清器后的温度传感器 -G527-“

7 -

支架

8 -

锁紧螺母

拆卸后更换

9 -

支架

10 -

导线支架

11 -

导线支架

12 -

导线支架

13 -	颗粒过滤器前的温度传感器 -G506-

q	拆卸和安装 → Kapitel „拆卸和安装颗粒滤清器前的温度传感器 -G506-“

14 -	催化转换器后的氧传感器 1 -GX7-

q	拆卸和安装 → Kapitel

52 Nm
