拆卸和安装颗粒滤清器前的温度传感器 -G506-
所需要的专用工具和维修设备

t  带有合适插接工具的工具套件 -T10395A-
拆卸
–  将左侧中部底板饰板朝排气装置松开，然后略微向下压
→ 修理组：66
。
  W00-11551
–  松开底板上支架中 -8-相应的电气插头-9-。
–  松开并拔出相应的电气插头连接 -9-。
–  露出底板上支架的电线 -7-。
–  露出支架上的电线 -5-和-6-。
–  拧出颗粒过滤器前温度传感器 -G506--1-。
安装
安装以倒序进行，同时要注意以下几点：
hinweis  提示
安装时电线必须重新固定到原来的位置。必须避免电导线连接接触排气管。
l  保护废气温度传感器免受撞击和敲击：掉到地上的废气温度传感器不得再使用。

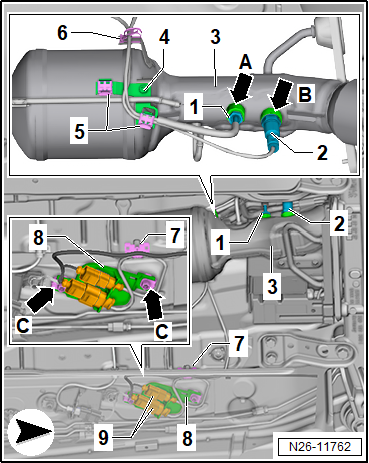

–  如图所示，对齐颗粒过滤器前的温度传感器 -G506-。带折角的杆必须朝向支架-4-。
–  颗粒过滤器前的温度传感器 -G506- 的带折角的杆不得与部件接触。
拧紧力矩
t  → Kapitel „装配一览 - 排气温度调节“
t
→ 修理组：66
  N26-11762
