固定副车架
hinweis  提示
t  车辆上的某些维修工作需要将副车架或者整个前车轮悬架拆下。
t  可以使用 4 个定位销 -FT10486A/1T-或-T10486/1-来定位副车架与车身的相对位置。
t  必须使用定位销 -FT10486AT-或-T10486A-，它包括四个定位销 -FT10486A/1T-或-T10486/1-和两个定位销 -FT10486A/2T-或-T10486/2-，在以下的步骤中不需要定位销 -FT10486A/2T-或-T10486/2-。

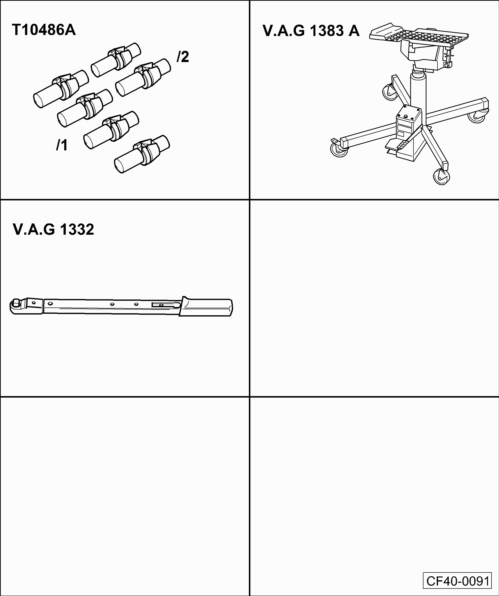

CF40-0091
所需要的专用工具和维修设备
t  定位销 -FT10486AT-或-T10486A-
t  发动机和变速箱举升装置 -V.A.G 1383A-带有变速箱托架 -V.A.G 1359/2-
t  扭矩扳手（40-200Nm） -V.A.G 1332-

以下适用于 Golf SportsVan 的车辆
拆卸和安装中部底板饰板
→ 修理组：66
以下适用e-Golf的车辆
拆卸和安装隔音板和前部底板饰板
→ 修理组：66
以下适用于所有车辆

–  从变速箱上拆下摆动支承螺栓-14-。
  N40-10341
–  将发动机和变速箱举升装置 -V.A.G 1383A--1-放置在副车架下方。
–  必要时，清洁定位销 -FT10486A/1T-或-T10486A/1-的螺纹。
  M40-10012
l  要固定副车架，必须将定位销 -FT10486A/1T-或-T10486A/1-按照顺序拧入到-3-，-5-, -7-和-8-中。
hinweis  提示
定位销 -FT10486A/1T-或-T10486/1-的拧紧力矩不能超过 20 Nm，否则会损坏定位销。

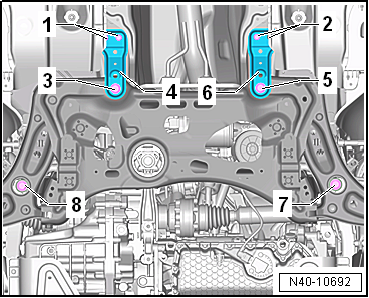

  N40-10692
固定副车架后部
–  旋出螺栓-1-。
–  旋出螺栓-3- 并拆下支架-4-。
  N40-10692

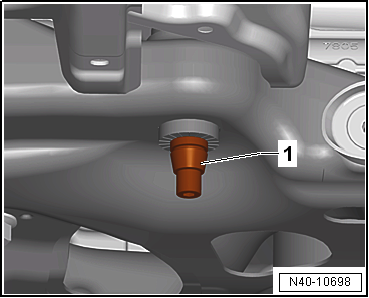

–  插入定位销 -FT10486A/1T-或-T10486/1--1-并拧紧到 20 Nm。
  N40-10698
–  旋出螺栓-2-。
–  旋出螺栓-5-并拆下支架-6-。
–  插入定位销 -FT10486A/1T-或-T10486/1-并拧紧到 20 Nm。
  N40-10692
固定副车架前部
–  旋出螺栓-8-。
  N40-10692
–  插入定位销 -FT10486A/1T-或-T10486/1--1-并拧紧到 20 Nm。
  N40-10697
–  旋出螺栓-7-。
–  插入定位销 -FT10486A/1T-或-T10486/1-并拧紧到 20 Nm。
l  用定位销 -FT10486A/1T-或-T10486/1-替代以上四个螺栓，副车架才算固定好。
l  现在副车架的位置固定。
拆卸定位销 -T10486/1-或-FT10486A/1T-
安装大体以倒序进行，同时注意下列事项：
–  每次只能拧松一个定位销并用新螺栓更换。
规定力矩
t  → Kapitel „装配一览 - 副车架“
t  摆动支承的螺栓
→ 修理组：10
。
即使使用了定位销 -FT10486A/1T-或-T10486/1-，如果在路试上出现方向盘偏移，则需进行四轮定位。四轮定位数据必须满足车辆数据要求。
