降下副车架
所需要的专用工具和维修设备

t  发动机和变速箱举升装置 -V.A.G 1383A-
  W00-0120
t  扭矩扳手（40-200Nm） -V.A.G 1332-
拆卸
以下适用e-Golf的车辆
–  切断高电压系统的电压
→ 修理组：93
。
以下适用于所有车辆
–  将方向盘转到直线向前的行驶位置并拔下点火钥匙使转向柱盘锁止。
装备无钥匙进入和启动系统的车辆“无钥匙进入”
–  关闭启动开关并打开驾驶员车门使得转向柱锁止。
以下适用于Golf SportsVan 的车辆
拆卸和安装中部底板饰板
→ 修理组：66
。
以下适用e-Golf的车辆
–  拆卸和安装下部隔音板
→ 修理组：66
  W00-0428
以下适用于所有车辆
–  旋下螺帽-1-并沿-箭头-方向将脚部空间脚垫-2-向车辆内部翻折。
  N40-10693
–  旋下螺栓-1-，并沿-箭头-方向拉出万向节-2-。
以下适用于Golf A7和Golf SportsVan 的车辆
  N48-10715
–  从副车架上旋下排气系统支架的螺栓-箭头-。
以下适用于所有车辆
  M40-10010
–  从摆动支承上旋下螺栓-14-。
  N40-10341
–  旋下左右两侧的螺栓-1-。
–  从稳定杆-2-中拉出连接杆-3-。
  N40-10382
装备车辆水平高度传感器的车辆
–  将前部左右两侧的车辆水平高度传感器 -G78-/-G289-的连接插头-1-拔下。
  N40-10689
–  拧下螺母-1-，将连接杆-2-置于一旁。
  N40-10695
以下适用于所有车辆
–  脱开电控机械式转向器 -J500-的线束固定卡-箭头-。
  CF40-0092
以下操作适用于e-Golf的车辆

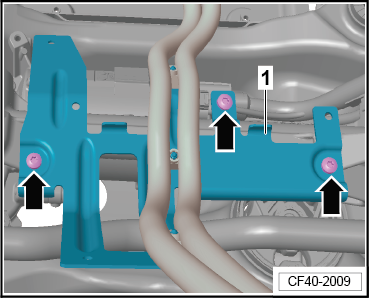

–  拧出高压线束支架的螺栓-箭头-，将高压线束支架-1-置于一旁。
  CF40-2009
以下操作适用于所有车辆
–  将发动机和变速箱举升装置 -V.A.G 1383A--1-放置在副车架下方。
–  固定副车架 → Kapitel。
  M40-10012
–  略微降下副车架，脱开电控机械式转向器 -J500-的线束固定卡-箭头-。
–  再将副车架降至约 10cm。
hinweis  提示
要注意观察转向器的线束以防止过度拉伸。
安装
安装大体以倒序进行，同时注意下列事项：
hinweis  提示
t  在安装转向器之前，用合适的润滑剂例如肥皂水涂覆转向器的密封件。
t  将转向器安装到万向节后，要确保密封件与转向器的安装板之间不扭曲。通向脚部空间的开口必须正确定位。否则，可能会导致漏水或噪声。
t  确保密封件表面清洁。
–  拆卸定位销 -FT10486A/1T-或-T10486/1- → 车锚。
规定扭矩
t  → Kapitel „装配一览 - 副车架“
t  → Kapitel „装配一览 - 电控机械式转向器“
t  → Kapitel „装配一览 - 转向柱“
t  摆动支承的螺栓
→ 修理组：10
。
t  排气系统支架螺栓
→ 修理组：26
。
以下适用于Golf SportsVan 的车辆
拆卸和安装中部底板饰板
→ 修理组：66
以下适用于所有车辆
即使使用了定位销 -T10486/1-或-FT10486A/1T-，如果在路试上出现方向盘偏移，则需进行四轮定位。四轮定位数据必须满足车辆数据要求。

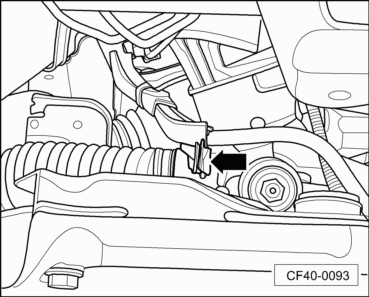

  CF40-0093
