拆卸和安装副车架（转向器不拆卸）

所需要的专用工具和维修设备

t	扭矩扳手（40-200Nm） -V.A.G 1332-

t	发动机和变速箱举升装置 -V.A.G 1383A-

拆卸

以下适用e-Golf的车辆

–	切断高电压系统的电压 → 修理组：93 。

以下适用于所有车辆

提示

副车架与控制臂一起拆下。

–

松开车轮螺栓。

–

举升车辆。

–

拆下前车轮。

以下适用于Golf A7和Golf SportsVan 的车辆

–	从副车架上旋下排气系统支架的螺栓-箭头-。

以下适用e-Golf的车辆

–	拆卸下部隔音板 → 修理组：66

以下适用于所有车辆

–	旋下螺栓-14-，从变速箱上脱开摆动支承。

–	旋下左右两侧的连接杆-3-的螺母-1-。

–	拔出稳定杆-2-左右两侧的连接杆-3-。

装备车辆水平高度传感器的车辆

–	将前部左右两侧的车辆水平高度传感器 -G78-/-G289-的连接插头-1-拔下。

–	拧下螺母-1-，将连接杆-2-置于一旁。

以下操作适用于所有车型

–	旋下左右两侧的螺母-箭头-。

–	将控制臂从车轮轴承支座主销上拉出。

–	拆卸转向器的螺栓-1-。

–	将发动机和变速箱举升装置 -V.A.G 1383A--1-放置在副车架下方。

–	固定副车架 → Kapitel。

–

略微降下副车架。

–	将转向器的螺纹套从副车架上脱开。

–	脱开转向器线束固定卡-箭头-。

–	将转向器从副车架上脱开，并将其用绑带固定在车身上。

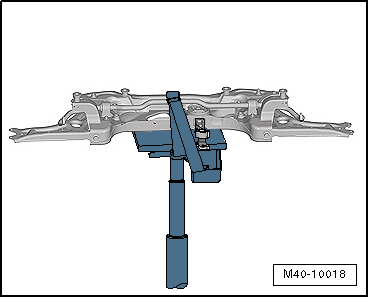

–	将副车架固定在发动机和变速箱举升装置 -V.A.G 1383A-上并降下。

–	从车辆下方将副车架和举升装置一起推出。

安装

安装大体以倒序进行，同时注意下列事项：

提示

在安装副车架时，转向器的螺丝套-1-必须位于副车架两侧的定位孔-2-中。

规定扭矩

t	→ Kapitel „装配一览 - 副车架“

t	→ Kapitel „装配一览 - 电控机械式转向器“

t	摆动支承的螺栓 → 修理组：10 。

t	排气系统支架螺栓 → 修理组：26 。

t	→ Kapitel „装配车轮的拧紧力矩“

即使使用了定位销 -FT10486A/1T-或-T10486/1-，如果在路试上出现方向盘偏移，则需进行四轮定位。四轮定位数据必须满足车辆数据要求。
