t |

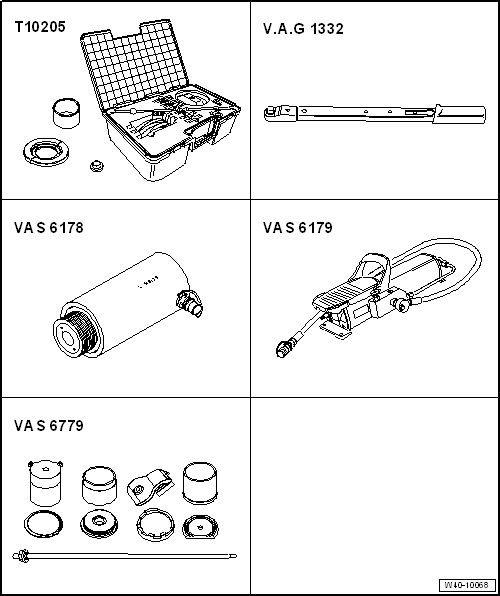

装配工具 -FT10205G-或-T10205- |
t |
扭矩扳手(40-200Nm) -V.A.G 1332- |
t |
液压缸 -FVS 6178G-或-VAS 6178- |
t |
脚踏泵 -FVG 1389A/1G-或-VAS6179- |
t |
装配工具 -FVS 6779G-或-VAS 6779- |
– |

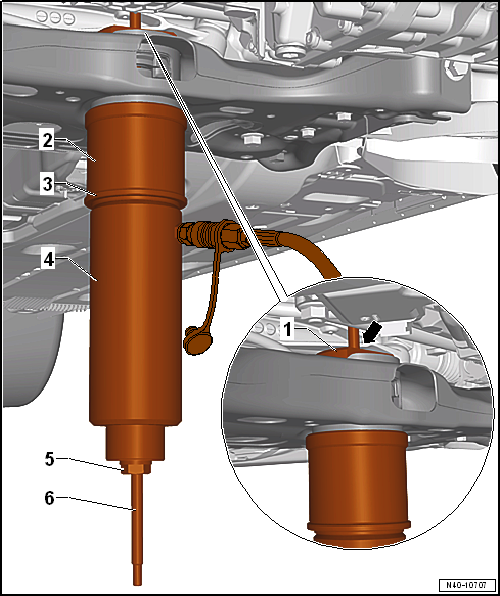

按照图示将装配工具 -FVS 6779G-或-VAS 6779-安装到副车架上。 |
– |
将止推板 -FVS 6779/1G-或-VAS 6779/1--1- 放置在橡胶金属支座上使其平端-箭头-朝向车辆行驶方向。 |
1 - 止推板 -FVS 6779/1G-或-VAS 6779/1- |
2 - 管件 -FVS 6779/4G-或-VAS 6779/4- |
3 - 止推板 -FVS 6779/5G-或-VAS 6779/5- |
4 - 液压缸 -FVS 6178G-或-VAS6178- 和压力气缸盖 -FT10205/13G-或-T10205/13- |
5 - 六角螺母 -FVS 6779/3G-或-VAS 6779/3- |
6 - 螺杆 -FVS 6779/2G-或-VAS 6779/2- |
– |

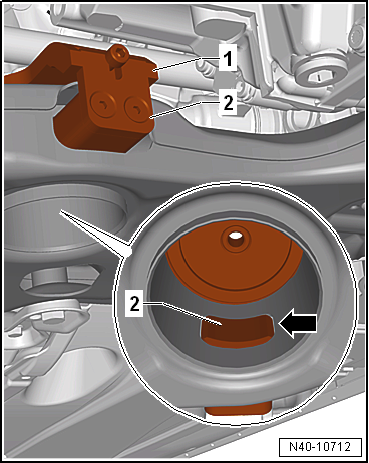

压出两个橡胶金属支座,直到上部橡胶金属支座 -2-可以在副车架的摆动支承开口-箭头-处看到。 |
l |

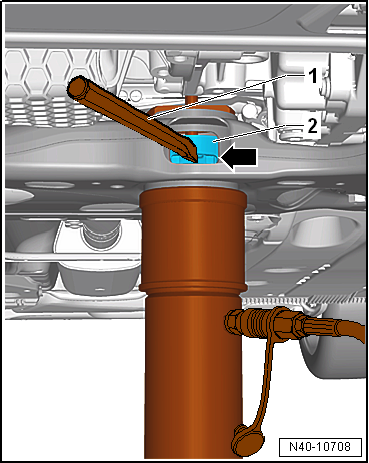

如果橡胶金属支座-2-的外圈发生变形,从摆动支承的开口处 -箭头-将其彻底破坏。 |
– |
使用凿子或类似的工具-1-,在橡胶金属支座的外圈-2-凿一个裂口。 |
 提示
这一步骤是用来防止橡胶金属轴承的外圈在摆动支承的开口处发生倾斜。 |
|
|
|
– |

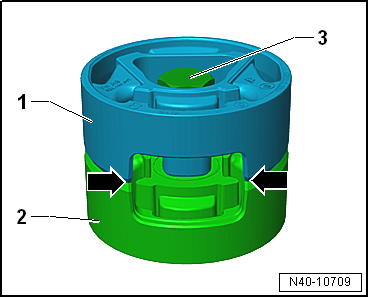

将两个橡胶金属支座-1-和-2-放在一起使得开口处-箭头-准确对齐。 |
– |
用原配的螺栓-3-将两个橡胶金属支座-1-和-2-用手拧在一起。 |
|
|
|
– |

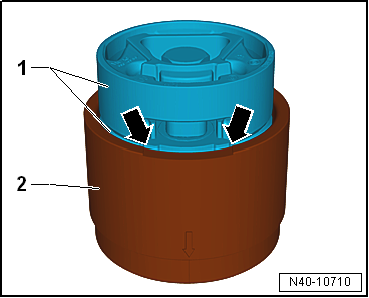

将橡胶金属支座-1-放入管件 -FVS 6779/6G-或-VAS 6779/6--2-中,使得螺栓头朝上。 |
– |
对齐在管件 -FVS 6779/6G-或-VAS 6779/6--2-中的橡胶金属支座 -1-。管件 -FVS 6779/6G-或-VAS 6779/6--2-的凹口与橡胶金属支座的缺口必须精确对齐-箭头-。 |
|
|
|
– |

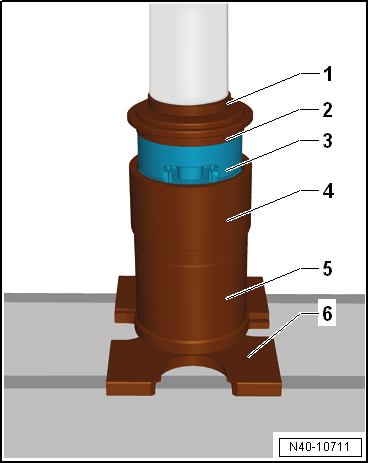

将橡胶金属支座-3-压入到管件 -FVS6779/6G-或-VAS 6779/6-中,如图所示: |
1 - |

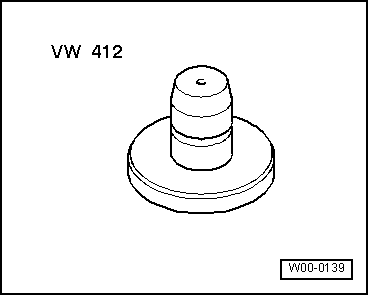

压板 -FVW 412G-或-VW 412- |
2 - |
止推板 -FVS 6779/5G-或-VAS 6779/5-,带字母“A”的一面必须朝上 |
4 - |
管件 -FVS 6779/6G-或-VAS6779/6- |
5 - |
管件 -FVS 6779/4G-或-VAS6779/4- |
6 - |
压板 -FVW 401G-或-VW 401- |
|
|
|
– |
将反向保持工具 -FVS 6779/7G-或-VAS 6779/7--1-插入到副车架上。 |
– |
将转接头 -FVS 6779/7G-或-VAS 6779/7--2-插入到副车架的开口处。 |
– |
将转接头 -FVS 6779/7G--2-或-VAS 6779/7-拧到反向保持工具 -FVS 6779/7G-或-VAS 6779/7--1-上。 |
– |
确保转接头 -FVS 6779/7G-或-VAS 6779/7--2 -正确定位在副车架开口处-箭头-。 |
|
|
|
– |

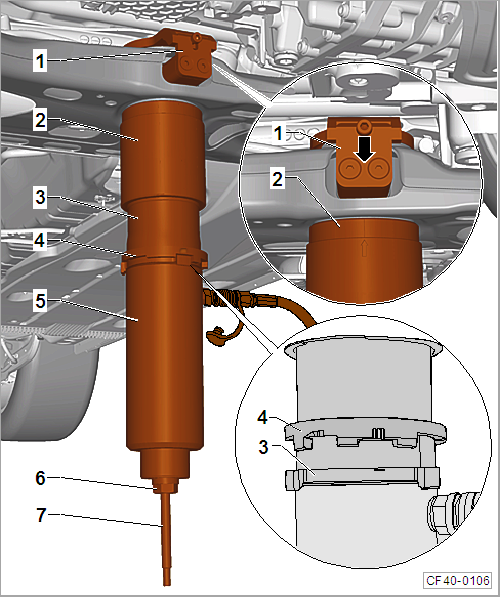

如图所示,将装配工具 -FVS 6779G-或-VAS 6779-安装到副车架上。 |
1 - 反向保持工具 -FVS 6779/7G-或-VAS 6779/7- |
2 - 管件 -FVS 6779/6G-或-VAS 6779/6-,管件带凹口一侧的箭头标记必须与反向保持工具 -FVS6779/7G--VAS 6779/7-上的两个螺栓之间 -箭头-对齐 |
3 - 止推件 -FVS 6779/9G-或-VAS 6779/9- |
4 - 阶梯环 -FVS 6779/8G-或-VAS 6779/8-,阶梯环上的标记必须对准止推件 -FVS 6779/9G-或-VAS 6779/9-上的标记,如图所示。 |
5 - 液压缸 -FVS 6178G- 或-VAS 6178-和压力气缸盖 -FT10205/13G-或-T10205/13- |
6 - 六角螺母 -FVS 6779/3G-或-VAS 6779/3- |
7 - 螺杆 -FVS 6779/2G-或-VAS 6779/2- |
– |
从副车架上拆下装配工具 -FVS 6779G-或-VAS 6779-并检查压入的橡胶金属支座位置是否准确。 |
|
