拆卸和安装减震器
W40-10003

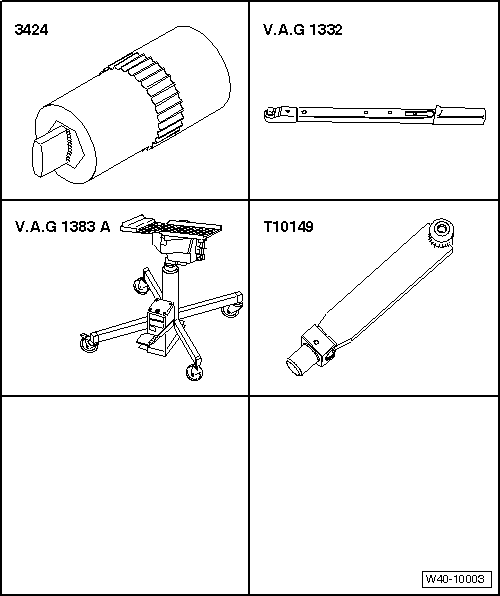

所需要的专用工具和维修设备
t  扭矩扳手（40-200Nm） -V.A.G 1332-
t  扩张器 -F3424G-或-3424-
t  发动机和变速箱举升装置 -V.A.G 1383A-
t  定位件 -FT10149M-或-T10149-


t  压出工具 -F3283T1-
拆卸
–  拧下车轮轴承上的传动轴螺栓 → Kapitel。
Vorsicht image   当心！
车轮侧传动轴螺栓连接件松开时，车轮轴承不允许承重。
如果车轮轴承承载了汽车自身的重量，就会受到损坏。从而降低车轮轴承的使用寿命。
当汽车停放在地上时，传动轴的螺栓最多只允许松开 90°。
汽车没有安装传动轴前不允许移动，否则会损坏车轮轴承。如果一定要移动汽车，必须注意以下事项：
t  安装一个外侧万向节替代驱动轴。
t  用 120 Nm 力矩拧紧外侧万向节。
–  松开车轮螺栓。
–  举升车辆。
–  拆下前车轮。
  CF00-6076
–  松开螺母-箭头-并将连接杆-1-从减震器上拉出。
  M40-10030
装备车辆水平高度传感器的车辆
–  拧下螺母-1-，将左右两侧车辆水平高度传感器 -G78-/-G289-的连接杆-2-置于一旁。
  N40-10695
以下操作适用于所有车型
–  旋下螺母-箭头-。
–  将控制臂从车轮轴承支座主销上拉出。
–  将传动轴的外侧万向节从车轮轴承上拉出。

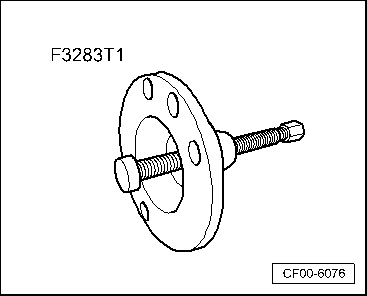

–  如果无法从车轮轴承中拉出传动轴，可以用压出工具 -F3283T1-从车轮轴承中压出传动轴。
–  将传动轴用绑带固定到车身上。
hinweis  提示
t  不要让传动轴自由悬挂，这将会使内万向节弯曲过度而损坏。

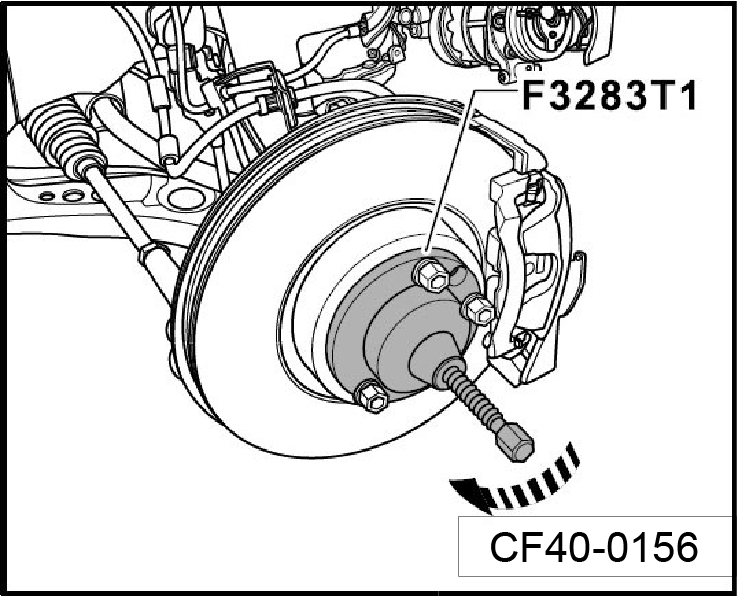

t  使用压出工具 -F3283T1-压出传动轴。
  N40-10350
t  压出工具 -F3283T1-在工作结束后或再次装入时，螺杆必须重新回到初始位置，这样才能利用液压作用。
  CF40-0156
带自适应底盘 DCC 的车辆

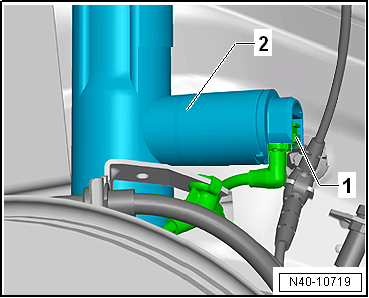

–  断开减震器-2-上的插头-1-。
如果潮气进入接头区域，用压缩空气吹减震器和接触点的区域。
  N40-10719
以下操作适用于所有车型

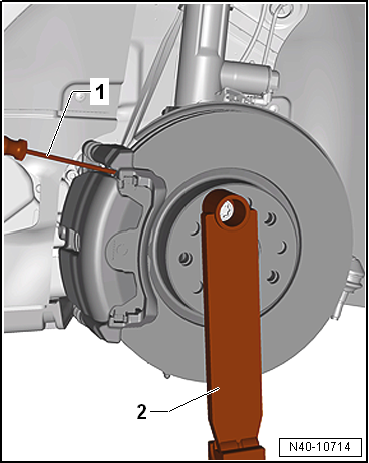

–  将一把螺丝刀-1-插入到制动盘和制动钳之间。
–  将发动机和变速箱举升装置 -V.A.G 1383A- 连同定位件 -FT10149M-或-T10149--2-用车轮螺栓固定在车轮轴承上。
achtung image   注意！
t  当发动机和变速箱举升装置 -V.A.G 1383A-在车辆底下时不要举升或降低车辆。车辆可能会从举升平台上滑落。
t  不用的时候不要将发动机和变速箱举升装置 -V.A.G 1383A-留在车下。
  N40-10714
–  拧下车轮轴承支座和减震器之间的螺栓连接-箭头-。
  N40-10379
–  将扩张器 -F3424G-或-3424-插到车轮轴承支座的开槽处。
hinweis  提示
确保扩张器 -F3424G-或-3424-只插到车轮轴承支座中。插入足够的深度同时确保减震器的金属边不被损坏。
–  用棘轮扳手将扩张器 -F3424G-或-3424-转动 90°，并将其从扩张器上脱开。
–  用手将制动盘向减震器支柱方向轻推。
否则减震器管可能会在车轮轴承内倾斜。
  N40-10380

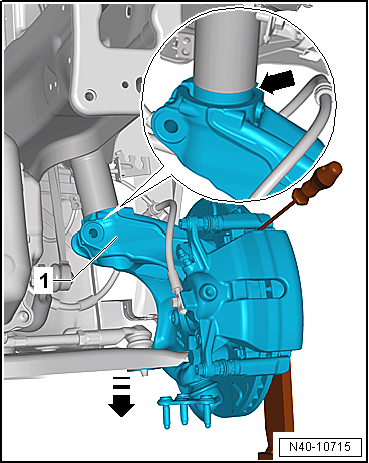

–  沿-箭头-方向用发动机和变速箱举升装置 -V.A.G 1383A-降下车轮轴承支座-1-。
–  降下车轮轴承支座-1-直到减震器-箭头-脱开。
–  将转向节主销和控制臂重新安装在一起。
–  将发动机和变速箱举升装置 -V.A.G 1383A-和定位件 -FT10149M-或-T10149-从车轮轴承支座上拆下。
achtung image   注意！
不需要的时候不要将发动机和变速箱举升装置 -V.A.G 1383A-放置在车下。
–  降下车辆。
–  拆卸排水槽盖板
→ 修理组：50
。
  N40-10715

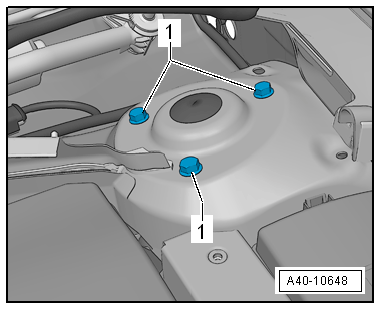

–  旋下减震器上部固定螺栓-1-并拆下减震器。
  A40-10648
安装

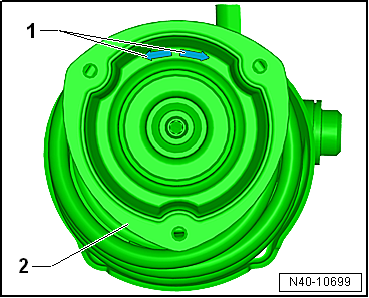

–  弹簧座上的箭头-1-必须位于车身内侧。
–  弹簧座-2-上的两个箭头-1-必须始终朝向车辆行驶方向。
  N40-10699
–  安装减震器并拧紧螺栓-1-。
  A40-10648
–  将发动机和变速箱举升装置 -V.A.G 1383A-连同定位件 -FT10149M-或-T10149-固定在车轮轴承支座上。
  N40-10714
–  旋下螺母-箭头-。
–  将控制臂从转向节主销上拉出。
  N40-10350
–  沿-箭头-方向用发动机和变速箱举升装置 -V.A.G 1383A-降下车轮轴承支座-1-。
–  使用发动机和变速箱举升装置 -V.A.G 1383A-将车轮轴承支座向上举升。
–  直至减震器和车轮轴承支座接合到极限位置。
  N40-10715
–  拆下扩张器 -F3424G-或-3424-。
  N40-10380
–  安装新的螺栓，螺栓的尖端必须朝向车辆行驶方向。
–  用新的螺母-箭头-将车轮轴承支座固定到减震器上。
继续按照相反顺序进行安装。注意以下几点：
规定扭矩
t  → Kapitel „装配一览 - 减震器“
t  → Kapitel „前车轮悬架，控制臂“
t  → Kapitel „装配一览 - 副车架“
t  → Kapitel „松开和拧紧传动轴螺栓连接件的十二角螺栓“
t  → Kapitel „装配车轮的拧紧力矩“
  N40-10379
