维修减震器
CF00-7010

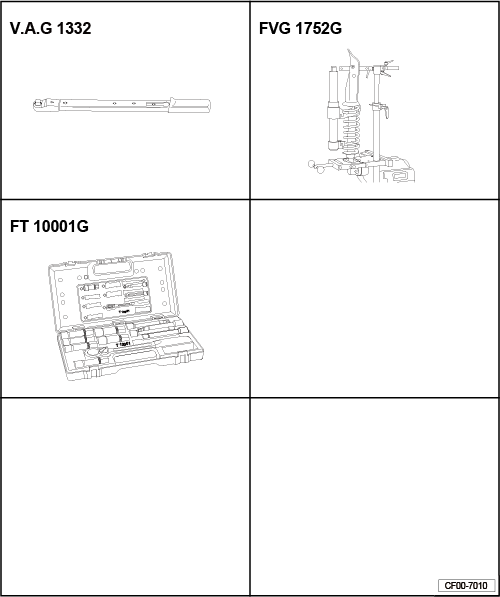

所需要的专用工具和维修设备
t  扭矩扳手（40-200Nm） -V.A.G 1332-
t  减震器弹簧拆卸工具 -V.A.G 1752-或-FVG 1752G-
t  减震器套件 -FT10001G-或-T10001-
t  常用棘轮扳手


t  环形扳手转接头 -V.A.G 1332/7-或-F.V.G 1332/7G-
–  拆卸减震器 → Kapitel。
  W00-10096

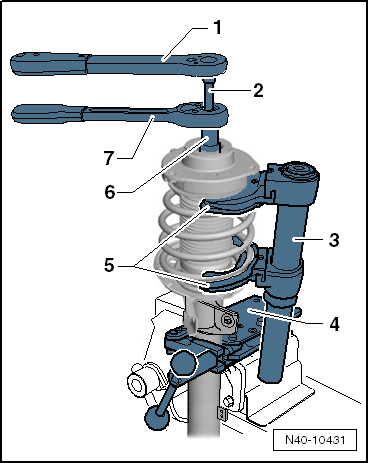

–  将减震器托架 -FVG 1752/20G-或-V.A.G 1752/20--4-夹在台虎钳上。
–  将减震器夹在减震器托架 -FVG 1752/20G-或-V.A.G 1752/20--4-中。
–  使用弹簧张紧装置 -FVG 1752/1G-或-V.A.G 1752/1--3-将螺旋弹簧预压紧直到压力球轴承可以自由活动。
1 -  棘轮扳手
2 -  工具头 -FT10001G-或-T10001/8-
3 -  弹簧张紧装置 -FVG 1752/1G-或-V.A.G 1752/1-
4 -  减震器托架 -FVG 1752/20G-或-V.A.G 1752/20-
5 -  弹簧支架 -V.A.G 1752/4-
6 -  工具头 -FT10001/5G-或-T10001/5-
7 -  棘轮扳手 -FT10001/11G-或-T10001/11-
achtung image   注意！
首先将弹簧压缩到足够让上部的弹簧座自由活动。
  N40-10431

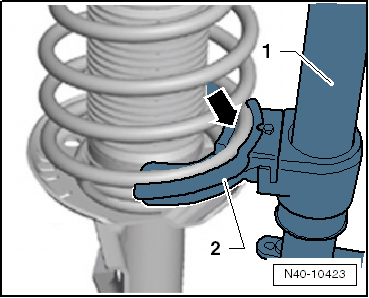

–  确保螺旋弹簧正确定位在弹簧支架 -V.A.G 1752/4--箭头-上。
–  旋出活塞杆中的六角螺母。
–  将螺旋弹簧和弹簧张紧装置 -FVG 1752/1G-或-V.A.G 1752/1-一起取下。
  N40-10423
安装螺旋弹簧

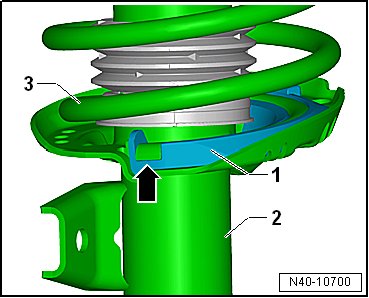

–  将弹簧垫-1-安装到减震器-2-上。
–  将螺旋弹簧-3-连同弹簧张紧装置 -FVG1752/1G-或-V.A.G 1752/1-安装到底部弹簧垫-1-上。
螺旋弹簧的末端必须靠紧止挡位 -箭头-。
  N40-10700

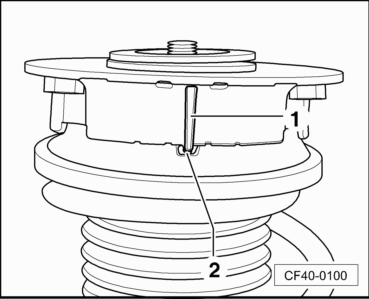

–  依次安装其余部件，并注意减震器弹簧座凸缘-1-必须对准压力轴承的凹槽-2-。
  CF40-0100

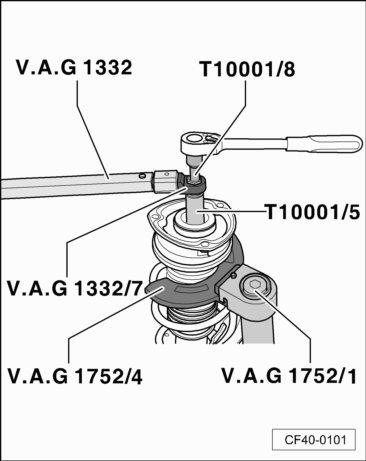

–  用扭矩扳手（40-200Nm） -V.A.G 1332-和环形扳手转接头 -FVG 1332/7G-或-V.A.G1332/7-按力矩拧紧活塞杆上的新螺母。
–  松开弹簧张紧装置 -FVG 1752/1G-或-V.A.G 1752/1-，并将其从螺旋弹簧上拆下。
–  将减震器从托架 -FVG 1752/20G-或-V.A.G 1752/20-中拆下。
  CF40-0101
–  安装减震器 → Kapitel。
规定扭矩
t  → Kapitel „装配一览 - 减震器“
  CF40-0101
