更换控制臂的后部橡胶金属轴承

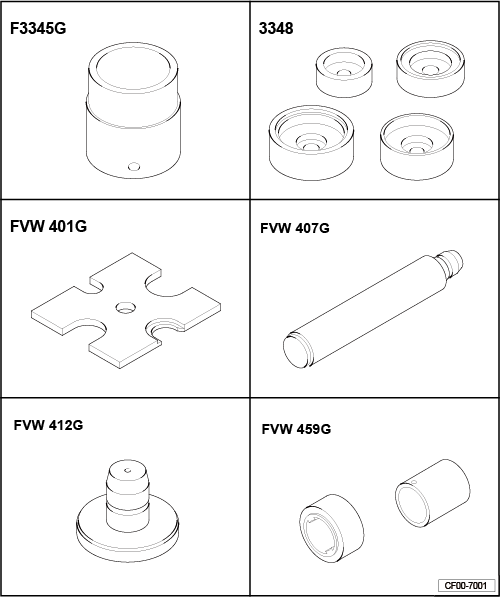

所需要的专用工具和维修设备

t	管件 -F3345G-或-3345-

t	装配工具 -3348-

t	压板 -FVW 401G-或-VW 401-

t	压杆 -FVW 407G-或-VW 407-

t	压杆 -FVW 412G-或-VW 412-

t	拆卸和安装工具 -FVW 459G-或-VW459-

–

拆卸控制臂。

t	装备手动变速箱或双离合器变速箱 0CW 或 0MD 变速箱的车辆 → Kapitel

t	装备09G自动变速箱和0DE双离合器变速箱的车辆 → Kapitel

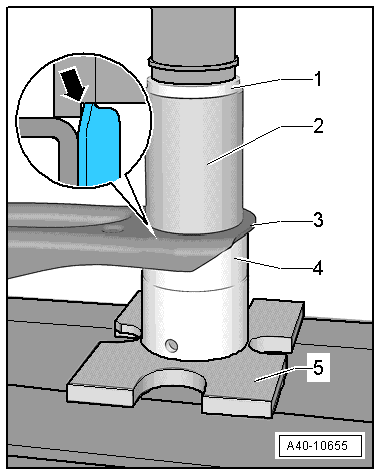

压出橡胶金属支座

–	如图所示压出橡胶金属支座

1 -	压杆 -FVW 407G-或-VW 407-

2 -	装配工具 -3348-

3 -

控制臂

4 -	管件 -F3345G-或-3345-

5 -	压板 -FVW 401G-或-VW 401-

橡胶金属支座的安装位置

l	橡胶金属支座的箭头必须指向控制臂上的两个标记-箭头 A-之间。

l	凸缘-箭头 B-必须指向车辆的外侧。

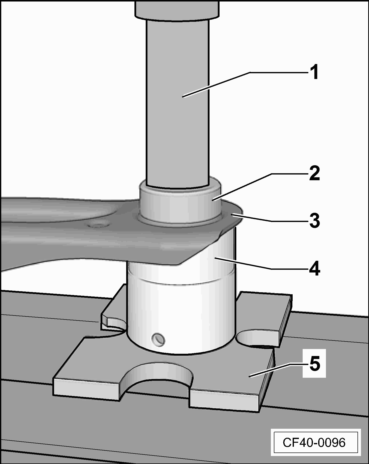

压入橡胶金属支座

–	如图所示，压入橡胶金属支座。

1 -	压杆 -VW 412-或-FVW 412G-

2 -	管件 -VW 459/2-或-FVW459/2G-，管件的内倒角 -箭头-必须朝下

3 -

控制臂

4 -	管件 -3345-或-F3345G-

5 -	压板 -VW 401-或-FVW 401G-

提示

将橡胶金属支座压入，直至管件 -3345-或-F3345G-与控制臂表面接触。

–

安装控制臂。

t	装备手动变速箱或双离合器变速箱 0CW 或 0MD 变速箱的车辆 → 车锚

t	装备 09G 自动变速箱和 0DE 双离合器变速箱的车辆 → 车锚
