拆卸和安装带三销式万向节 AAR2600i 的传动轴
所需要的专用工具和维修设备

t  扭矩扳手（40 - 200 Nm) -V.A.G 1332-
  W00-0428

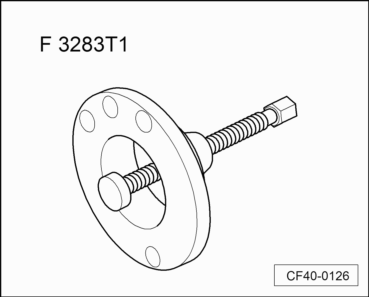

t  压具 -F3283T1-
  CF40-0126

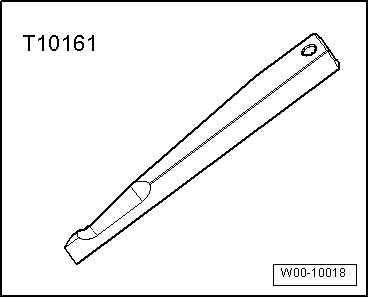

t  楔子 -FT10161G-
进行下列作业：
拆卸
–  拆下车轮轴承上的传动轴螺栓 → Kapitel。
Vorsicht image   当心！
车轮侧传动轴螺栓连接件松开时，车轮轴承不允许承重。
如果车轮轴承承载了汽车自身的重量，就会受到损坏。从而降低车轮轴承的使用寿命。
当汽车停放在地上时，传动轴的螺栓最多只允许松开 90°。
汽车没有安装传动轴前不允许移动，否则会损坏车轮轴承。如果一定要移动汽车，必须注意以下事项：
t  安装一个外侧万向节替代驱动轴。
t  用 120 Nm 力矩拧紧外侧万向节。
–  松开车轮螺栓。
–  升高汽车。
–  拆下前车轮。
–  拆下下部隔音垫
→ 修理组：50
。
  W00-10018
–  拧下螺母-箭头-。
–  从控制臂中拉出车轮轴承支座主销。
  N40-10350
–  使用压具 -F3283T1-压出传动轴。
–  从车轮轴承中拉出传动轴。
  CF40-0125

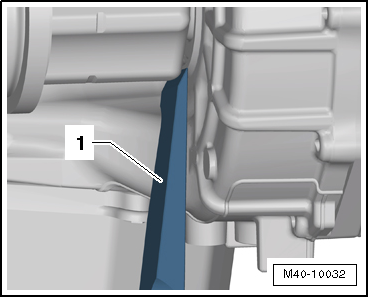

–  将楔子 -T10161-或-FT10161G--1-放在变速器壳体和三销式万向节之间。
–  用橡胶锤敲一下楔子 -FT10161G-就可以将内万向节压出变速箱。
–  取出传动轴。
安装
安装按与拆卸相反的顺序进行。安装时必须注意下列事项：
–  将新的卡环装入万向节壳体的轴颈上。
–  将万向节壳体外花键和变速箱的内花键啮合。
–  用手抓住万向传动轴，用“急撞方式”将万向节壳体外花键快速推入到变速箱中，并将其推到止挡位置。
也可以利用万向节中的轴向推拉间隙完成“急撞”动作。
hinweis  提示
t  注意勿将三向滚轮星架拉出万向节壳体。
t  千万不要使用锤子和其它敲击工具！
–  向外拉万向节壳体，检查卡环是否卡入止位，以此确认万向节壳体是否固定在变速箱中。
–  将外侧万向节插入车轮轴承花键中。
  M40-10032
–  车轮轴承支座与控制臂拧在一起 -箭头-。
–  安装下部隔音垫
→ 修理组：50
。
hinweis  提示
注意不要损坏和扭转密封罩。
–  拧紧车轮轴承上的传动轴螺栓 → Kapitel。
hinweis  提示
此时车辆不能四轮着地，否则会损坏车轮轴承。
–  装上车轮并拧紧 → Kapitel。
  N40-10391
拧紧力矩
部件 拧紧力矩
车轮轴承支座主销连接到控制臂上
t  使用新螺母
100 Nm
传动轴安装到车轮轴承上
t  使用新螺栓
200 Nm + 继续旋转 180°
