拆卸和安装传动轴，带等速万向节 SX1–41/VL3700iLPmale 的传动轴（插入变速箱）
CF40-0135

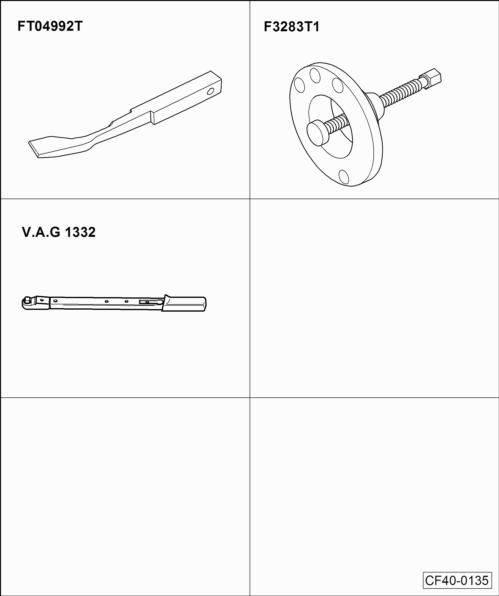

所需要的专用工具和维修设备
t  楔子 -FT04992T-
t  压具 -F3283T1-
t  扭矩扳手 -V.A.G 1332-

Vorsicht image   当心！
在车辆上进行拆卸和装配工作时，传动轴不得松弛地下垂，也不能弯到极限而进入万向节中。
拆卸
–  拧下传动轴的螺栓 → Kapitel。
Vorsicht image   当心！
脱开车轮侧传动轴螺栓连接件时，车轮轴承不允许承重。
一旦车轮轴承承载了汽车自身的重量，就会受损。因此会缩短车轮轴承的使用寿命。
在车辆四轮仍然着地的情况下，传动轴的螺栓最多只允许脱开 90°。
汽车没有安装传动轴前不允许移动，否则会损坏车轮轴承。如果一定要移动汽车，必须注意以下事项：
t  安装一根外万向节代替传动轴。
t  以 120 Nm 力矩拧紧外万向节。
–  脱开车轮螺栓。
–  升高汽车。
–  拆下车轮。
–  拆卸隔音垫
→ 修理组：66
。

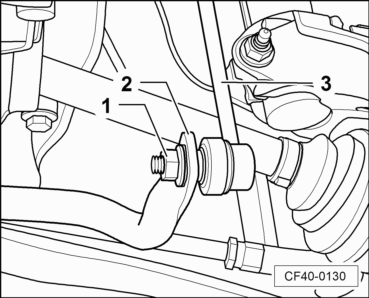

–  拧下连接杆 -3- 上的六角螺母 -1-。
–  从稳定杆 -2- 中拉出连接杆 -3-。
  CF40-0130
配备车身高度传感器的车辆
–  拧下螺母 -1-。
–  从摆臂 -3- 中拉出左前车身高度传感器 -G78- 及 右前车身高度传感器 -G289- 的支架 -2-。
  N40-10695
以下操作适用于所有车辆
–  拧下螺母 -箭头-。
–  拔出摆臂中的车轮轴承罩和主销。
–  将万向轴从车轮轴承中拉出并固定在车身上。
  N40-10350

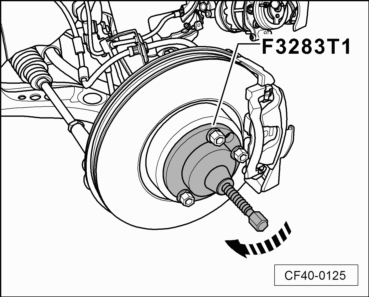

如果无法从车轮轴承中拉出传动轴，可以用压具 -F3283T1- 从车轮轴承中压出传动轴。
–  使用压具 -F3283T1-压出传动轴。
  CF40-0125

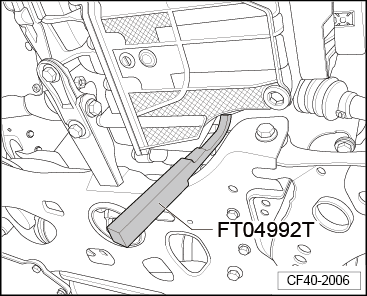

–  将楔子 -FT04992T--1- 装到变速箱壳体和三销式万向节之间。
hinweis  提示
必要时拆卸传动轴上部的排气管隔热罩。
–  用橡胶锤敲击楔子 -FT04992T- 来将内万向节从变速箱中压出。
–  取出传动轴。
安装
安装以倒序进行。必须注意下列事项：
–  将新的卡环装入外滚道轴颈。
–  将外滚道和变速箱的外、内花键啮合。
–  用手抓住传动轴，用“急撞方式”将万向节壳体外花键快速推入到变速箱中，并将其推到止挡位置。
Vorsicht image   当心！
绝对不允许使用锤子或其它敲击工具！
–  克服卡环阻力拉动万向节件，以此检查传动轴是否固定在变速箱中。
Vorsicht image   当心！
检测时，请只拉动内等速万向节体，而不要拉动传动轴。
–  将外万向节尽可能地插入车轮轴承花键中。
–  安装下部隔音垫
→ 修理组：66
。
  CF40-2006

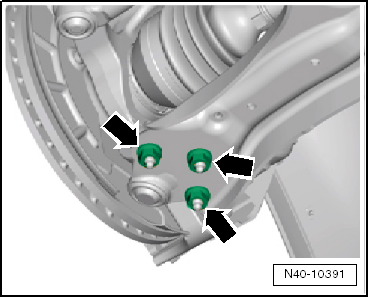

–  拧紧螺母 -箭头-。
hinweis  提示
t  在空载位置拧紧螺母 -箭头- → Kapitel。
t  注意不要损坏和扭转密封罩。
hinweis  提示
t  车身高度传感器的操作杆必须指向汽车外侧。
t  车身高度传感器的螺纹必须拧入主销的外侧孔中。为了保证正确的安装位置，车身高度传感器的止动凸耳必须嵌入内孔中。
–  对于配备车身高度传感器的车辆，对车轮减震电子装置进行基本设置 → 车辆诊断测试器
拧紧力矩
t  → Kapitel „装配一览 - 带等速万向节 SX1–41/VL3700iLPmale 的传动轴（插入变速箱）“
t  → Kapitel „松开和拧紧传动轴螺栓连接件的十二角螺栓“
t  → Kapitel „装配一览 - 电控减震系统（多连杆悬架）“
t  → Kapitel „装配一览 - 副车架“
t  → Kapitel „前车轮悬架，控制臂“
t  → Kapitel „装配车轮的拧紧力矩“
t  隔音垫螺栓
→ 修理组：66
l  如果汽车装备了车身高度传感器，则进行大灯基本设置
→ 修理组：94
。
  N40-10391
