拆分和组装带等速万向节 VL100 的传动轴
CF40-0057

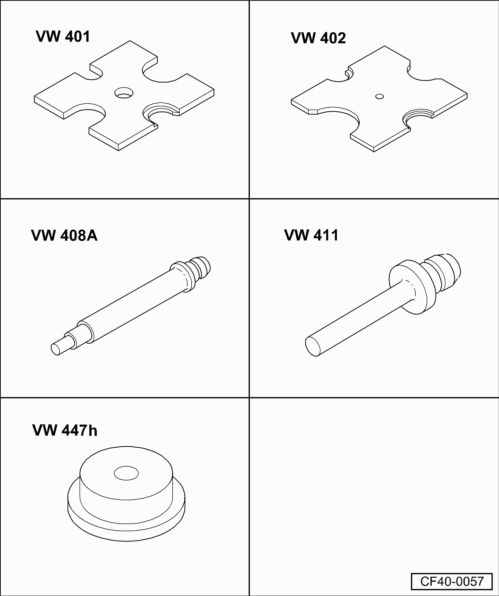

所需要的专用工具和维修设备
t  压板 -FVW 401G-或-VW 401-
t  压板 -FVW 402G-或-VW 402-
t  压杆 -FVW 408 AG-或-VW 408A-
t  压杆 -FVW 411G-或-VW 411-
t  压盘-VW 477H-


CF40-0068

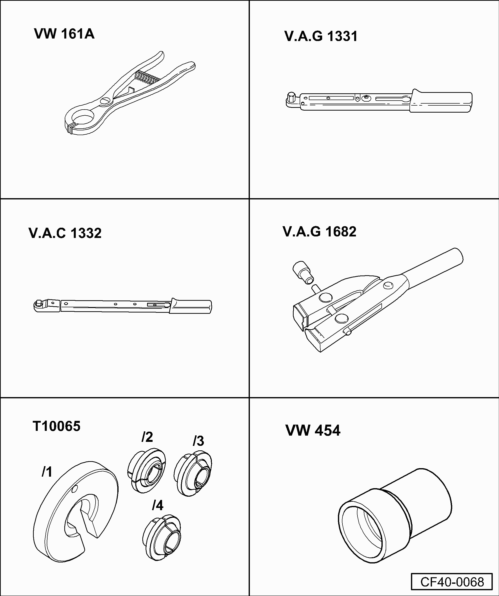

t  卡环钳 -VW 161A-或-FVS 5161G-
t  扭矩扳手（5 - 50 Nm) -V.A.G 1331-
t  扭矩扳手（40 - 200 Nm) -V.A.G 1332-
t  弹簧夹钳 -V.A.G 1682-或-FVG1682AG-
t  装配工装 -T10065-或-FT10065T-
t  压块 -VW 454-或-FVW 454G-

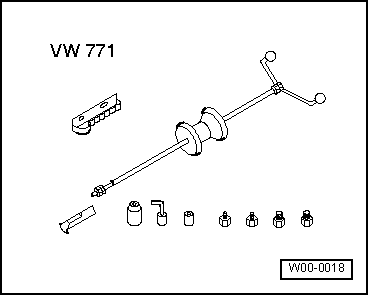

t  多用途工具 -VW 771-或-FVW 771G-
  W00-0018
t  拉拔器 -T10382-或-FT10382M-
hinweis  提示
万向传动轴已拆下。
进行下列作业：
拆卸外侧等速万向节
–  垫上保护板，将传动轴夹紧在虎钳中。
–  将外侧等速万向节防尘罩两端的卡箍拆下，并将防尘罩向内侧等速万向节方向推至限位位置。

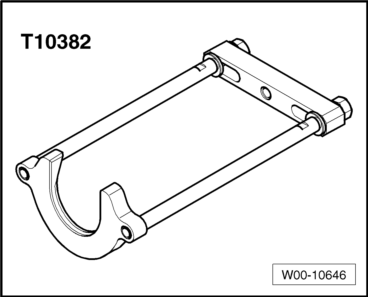

–  调节拉拔器 -T10382-或-FT10382M-，使拉出板 -T10382/1-或-FT10382/1M-光滑的一侧朝向螺杆 -T10382/2-或-FT10382/2M-。
–  拉拔器 -T10382-整体与多用途工具 -VW 771-组装在一起。
  W00-10646

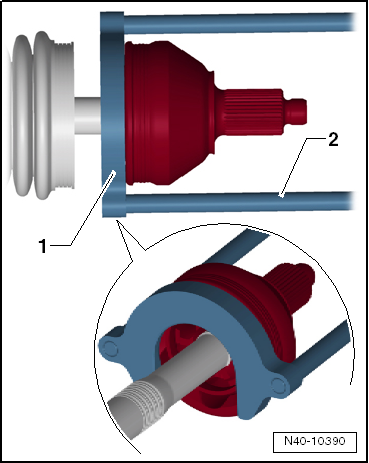

–  从传动轴中拔出带有拉拔器 -T10382-以及多用途工具 -VW 771-或-FVW 771G-的等速万向节。
1 -  拉出板 -T10382/1-
2 -  螺杆 -T10382/2-
hinweis  提示
  N40-10390

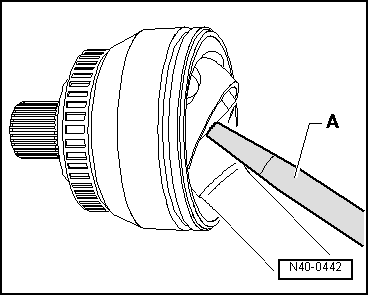

t  也可以用芯轴-A-将等速万向节从传动轴上敲出。
t  必须将芯轴-A-放在万向节的球形毂上。
  N40-0442

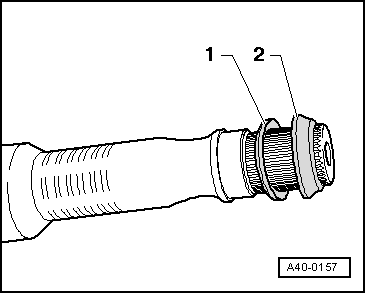

碟形弹簧和止推环在万向节上的安装位置
1 -  碟形弹簧
2 -  止推环
敲上外侧等速万向节
–  必要时将新的万向节防尘罩安装到传动轴上。
–  安装新的卡环。
–  安装碟形弹簧和止推环，安装位置 → 插图
–  用塑料锤将万向节敲到传动轴上，直至卡环卡紧。

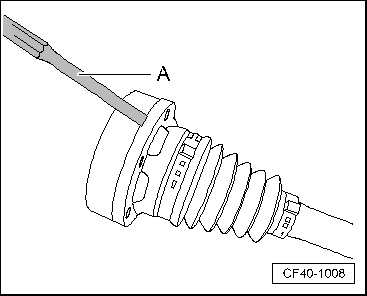

敲下内侧万向节盖板
–  如有必要用螺丝刀将万向节盖板的压边撬开。
  A40-0157
–  用芯轴-A-将带防尘罩的盖板从万向节上敲下。
–  拆下防尘罩的小卡箍，并把万向节防尘罩推向外侧万向节一侧。
  CF40-1008

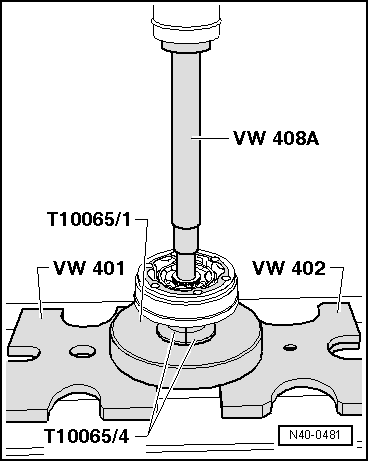

压出内侧等速万向节
–  拆卸卡环。
–  如图所示用安装工具压出内侧等速万向节。
  N40-0481

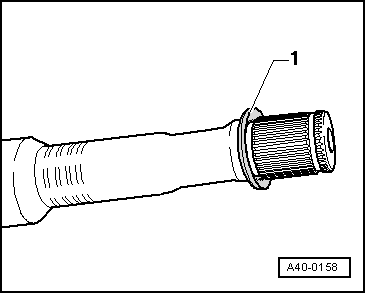

碟形弹簧在内侧万向节上的安装位置
1 -  碟形弹簧
  A40-0158

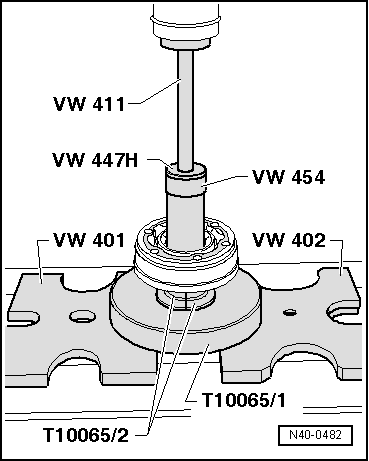

压入内侧等速万向节
hinweis  提示
球形毂（花键）内径上的倒角必须指向万向传动轴的接触凸肩。
–  安装新的碟形弹簧 → 插图。
–  将万向节压至极限位置。
–  卡紧卡环。
  N40-0482

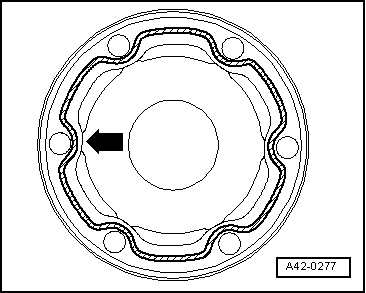

–  在盖板的密封面上涂抹密封剂 -D 454 300 A2-。
–  在盖板干净表面上的内孔区域 -箭头-连续涂敷 Ø 2-3 mm 的密封剂条。
  A42-0277

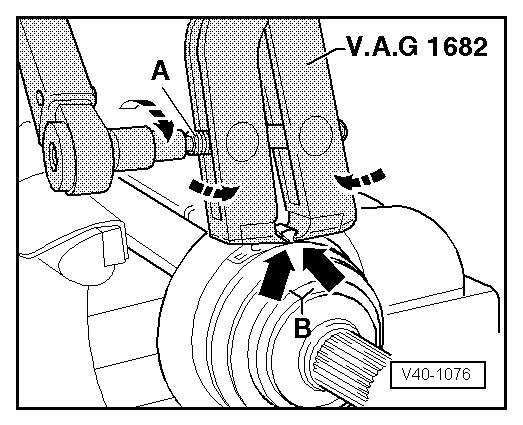

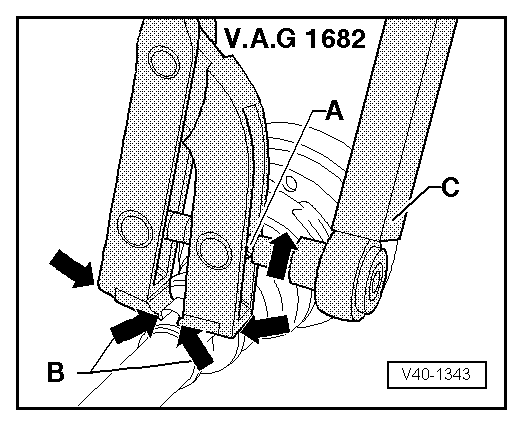

卡箍夹紧在外侧万向节上
–  如图所示，安装弹簧夹钳 -V.A.G 1682-或-FVG 1682AG-。此时应注意，钳子的刃应贴紧卡箍的角 -箭头 B-。
–  通过用扭矩扳手转动螺杆来夹紧卡箍（同时钳子不能歪斜）。
  V40-1076
卡箍夹紧在直径较小的地方
hinweis  提示
t  由于万向节防尘罩和所需不锈钢卡箍的材料较硬（相对橡胶而言），所以只能用弹簧夹钳 -V.A.G 1682-或-FVG 1682AG- 夹紧。
t  拧紧力矩：25 Nm。
t  使用设定范围 5 - 50Nm 的扭矩扳手 -C-（例如扭矩扳手（5- 50 Nm) -V.A.G 1331-）。
t  注意，钳子的丝杆螺纹 -A-应活动自如。必要时用 MOS 2 润滑油润滑。
t  活动不畅时，例如螺纹上有污物时，则以规定的拧紧力矩无法达到卡箍所需的夹紧力。
  V40-1343
