拆分和组装带等速万向节 VL100 的传动轴
CF40-0057
所需要的专用工具和维修设备
t  压板 -VW 401-或-FVW 401G-
t  压板 -VW 402-或-FVW 402G-
t  压杆 -VW 408 A-
t  压杆 -VW 411-或-FVW 411G-
t  压盘 -VW 447 H-或-FVW 447HG-


CF40-0110
t  压块 -VW 454-或-FVW 454G-
t  扭矩扳手（5 - 50 Nm) -V.A.G 1331-
t  扭矩扳手（40 - 200 Nm) -V.A.G 1332-
t  弹簧夹钳 -V.A.G 1682-或-FVG1682AG-
t  装配工装 -T10065-或-FT10065T-
t  装配工装 -FT10065/1T1-


t  多用途工具 -VW 771-或-FVW 771G-
  W00-0018
t  拉拔器 -T10382-
hinweis  提示
万向传动轴已拆下。
进行下列作业：
拆卸外侧等速万向节
–  垫上保护板，将传动轴夹紧在虎钳中。
–  将外侧等速万向节防尘罩两端的卡箍拆下，并将防尘罩向内侧等速万向节方向推至限位位置。
–  调节拉拔器 -T10382-，使拉出板 -T10382/1- 光滑的一侧朝向螺杆 -T10382/2-。
–  拉拔器 -T10382-整体与多用途工具 -VW 771- 组装在一起。
  W00-10646
–  从传动轴中拔出带有拉拔器 -T10382-以及多用途工具 -VW 771- 的等速万向节。
1 -  拉出板 -T10382/1-
2 -  螺杆 -T10382/2-
hinweis  提示
  N40-10390
t  也可以用芯轴-A-将等速万向节从传动轴上敲出。
t  必须将芯轴-A-放在万向节的球形毂上。
敲上外侧等速万向节
–  必要时将新的万向节防尘罩安装到传动轴上。
–  安装新的卡环。
–  用塑料锤将万向节敲到传动轴上，直至卡环卡紧。
敲下内侧万向节盖板
–  如有必要用螺丝刀将万向节盖板的压边撬开。
  N40-0442
–  用芯轴-A-将带防尘罩的盖板从万向节上敲下。
–  拆下防尘罩的小卡箍，并把万向节防尘罩推向外侧万向节一侧。
  CF40-1008
压出内侧等速万向节
–  拆卸卡环。
–  如图所示用安装工具压出内侧等速万向节。
  CF40-1009
压入内侧等速万向节
hinweis  提示
t  球形毂（花键）内径上的倒角必须指向万向传动轴的接触凸肩。

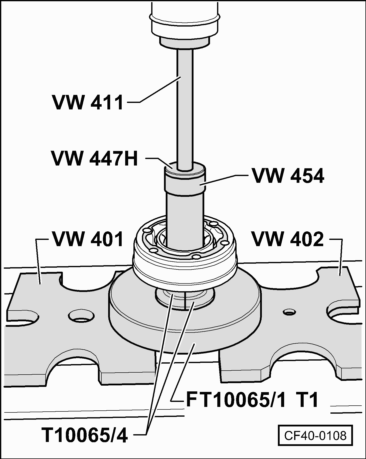

t  装配工具 -T10065/4-或-FT10065T/4-的倒角一侧朝上。
–  将万向节压至极限位置。
–  卡紧卡环。
  CF40-0108
–  在盖板的密封面上涂抹密封剂 -D 454 300 A2-。
–  在盖板干净表面上的内孔区域-箭头-连续涂敷 Ø 2-3 mm 的密封剂条。
  A42-0277
卡箍夹紧在外侧万向节上
–  如图所示，安装弹簧夹钳 -V.A.G 1682-。此时应注意，钳子的刃应贴紧卡箍的角 -箭头 B-。
–  通过用扭矩扳手转动螺杆来夹紧卡箍（同时钳子不能歪斜）。
hinweis  提示
t  由于万向节防尘罩和所需不锈钢卡箍的材料较硬（相对橡胶而言），所以只能用弹簧夹钳 -V.A.G 1682- 夹紧。
t  拧紧力矩：25 Nm。
t  使用设定范围 5 - 50Nm 的扭矩扳手（例如扭矩扳手（5 - 50 Nm) -V.A.G 1331-）。
t  注意，钳子的丝杆螺纹-A- 应活动自如。必要时用 MOS 2 润滑油润滑。
t  活动不畅时，例如螺纹上有污物时，则以规定的拧紧力矩无法达到卡箍所需的夹紧力。
  V40-1076
卡箍夹紧在直径较小的地方
  V40-1343
