拆分和组装带等速万向节 VL107 的传动轴
CF00-6057
所需要的专用工具和维修设备
t  压板 -FVW 401G-或-VW 401-
t  压板 -FVW 402G-或-VW 402-
t  压杆 -FVW 408 AG-或-VW 408A-
t  支撑套 -FVW 522M-或-VW 522-
t  夹具 -F40 - 204 AG-或-40–204A-
t  弹簧夹钳 -FVG 1682AG-或-V.A.G1682-


t  扭矩扳手（5 - 50 Nm) -V.A.G 1331-
  W00-0427
t  多用途工具 -FVW 771G-或-VW 771-
  W00-0018
t  拉拔器 -FT10382M-或-T10382-
hinweis  提示
万向传动轴已拆下。
拆卸外侧等速万向节
–  垫上保护板，将传动轴夹紧在虎钳中。
–  将外侧等速万向节防尘罩两端的卡箍拆下，并将防尘罩向内侧等速万向节方向推至限位位置。
–  调节拉拔器 -FT10382M-或-T10382-，使拉出板 -FT10382/1M-或-T10382/1-光滑的一侧朝向螺杆 -FT10382/2M-或-T10382/2-。
–  拉拔器 -FT10382M-或-T10382-整体与多用途工具 -FVW 771G-或-VW 771-组装在一起。
  W00-10646
–  从传动轴中拔出带有拉拔器 -FT10382M-或-T10382-以及多用途工具 -FVW 771G-或-VW 771-的等速万向节。
1 -  拉出板 -FT10382/1M-或-T10382/1-
2 -  螺杆 -FT10382/2M-或-T10382/2-
hinweis  提示
  N40-10390
t  也可以用芯轴-A-将等速万向节从传动轴上敲出。
t  必须将芯轴-A-放在万向节的球形毂上。
敲上外侧等速万向节
–  安装新的卡环。
–  将新的万向节防尘罩安装到传动轴上。
–  用塑料锤将外侧等速万向节敲到轴上，直至卡入卡环。
  N40-0442

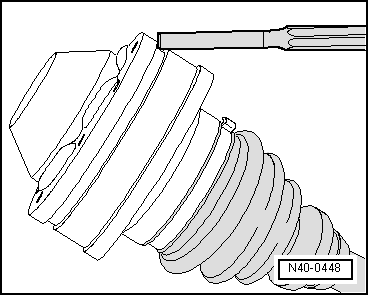

敲下内侧万向节盖板
–  用芯轴将盖板从万向节上敲下。
  N40-0448
–  用芯轴-A-将带防尘罩的盖板从万向节上敲下。
–  拆下防尘罩的小卡箍，并把万向节防尘罩推向外侧万向节。
  CF40-1008

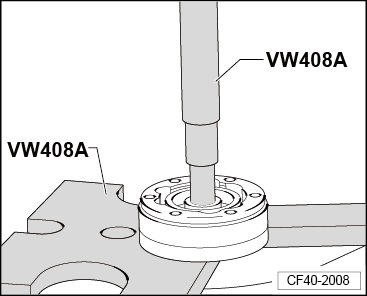

压出内侧等速万向节
–  拆卸万向节卡环。
–  如图所示安装工具，压出内侧等速万向节。
  CF40-2008

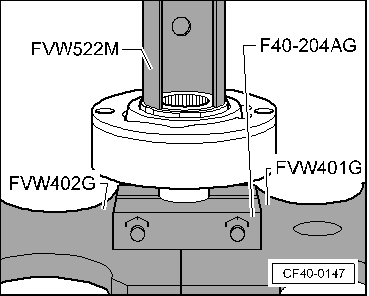

压入内侧等速万向节
–  将万向节压至极限位置。
–  卡紧卡环。
  CF40-0147
–  在盖板的密封面上涂抹密封剂 -D 454 300 A2-。
–  在盖板干净表面上的内孔区域-箭头-连续涂敷直径2-3 mm 的密封剂条。
  A42-0277

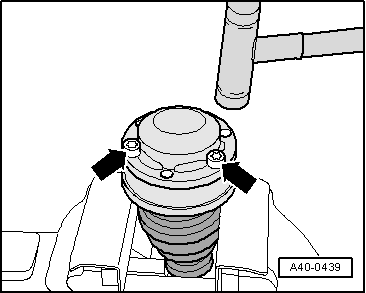

–  通过螺栓-箭头-使新盖板与螺栓孔对正。
务必精确地校准，因为盖上盖板后就无法再进行校准。
–  用塑料锤敲上盖板。
–  擦去溢出的密封剂。
  A40-0439

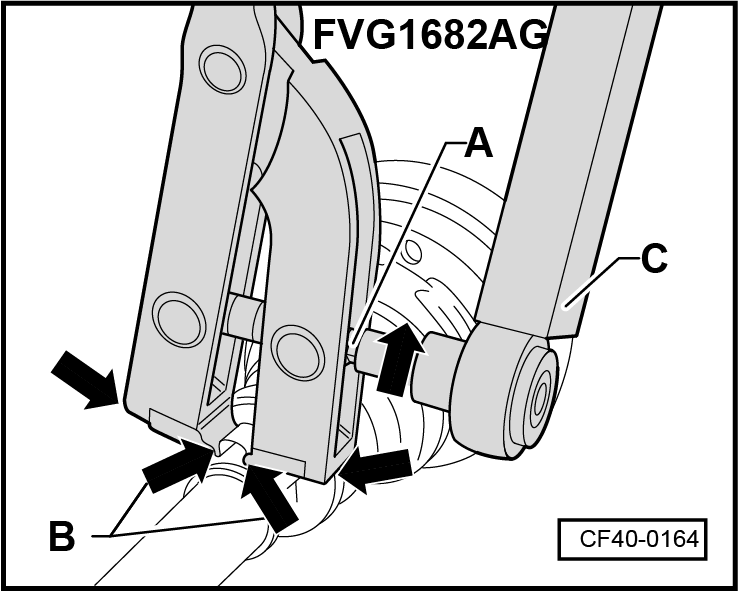

卡箍夹紧在外侧万向节上
–  如图所示，安装弹簧夹钳 -V.A.G 1682-或-FVG 1682AG-。此时应注意，弹簧夹钳的钳口应贴紧卡箍的棱角 -箭头 B-。
–  通过用扭矩扳手转动螺杆来夹紧卡箍（同时钳子不能歪斜）。
hinweis  提示
t  由于万向节防尘罩和所需不锈钢卡箍的材料较硬（相对橡胶而言），所以只能用弹簧夹钳 -V.A.G 1682- 或-FVG 1682AG-夹紧。
t  拧紧力矩：25 Nm。
t  扭矩扳手-C-，设定范围 5 - 50Nm 的力矩（例如扭矩扳手（5- 50 Nm) -V.A.G 1331-）。
t  注意，钳子的螺杆螺纹-A-应活动自如。必要时用 MOS 2 润滑油润滑。
t  活动不畅时，例如螺纹上有污物时，则以规定的拧紧力矩无法达到卡箍所需的夹紧力。
  V40-1076
夹紧传动轴卡箍直径较小的一端
  CF40-0164
