分解和组装带三销式万向节 AAR2600i 的传动轴

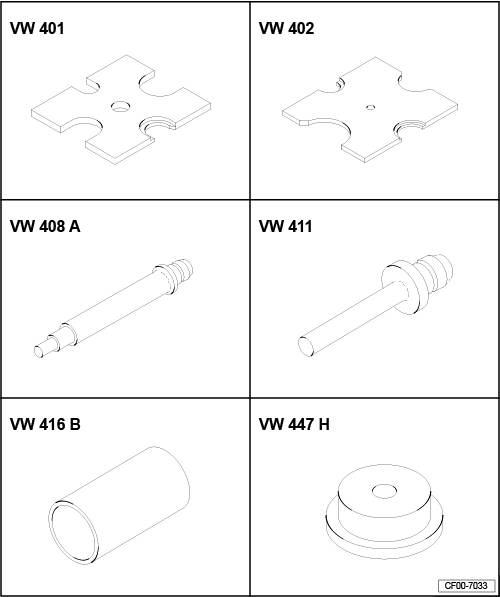

CF00-7033
所需要的专用工具和维修设备
t  压板 -VW 401-或-FVW 401G-
t  压板 -VW 402-或-FVW 402G-
t  压杆 -VW 408 A-或-FVW 408AG-
t  压杆 -VW 411-或-FVW 411G-
t  管件 -VW 416 B-或-FVW 416BG-
t  压盘 -VW 447 H-或-FVW 4447HG-

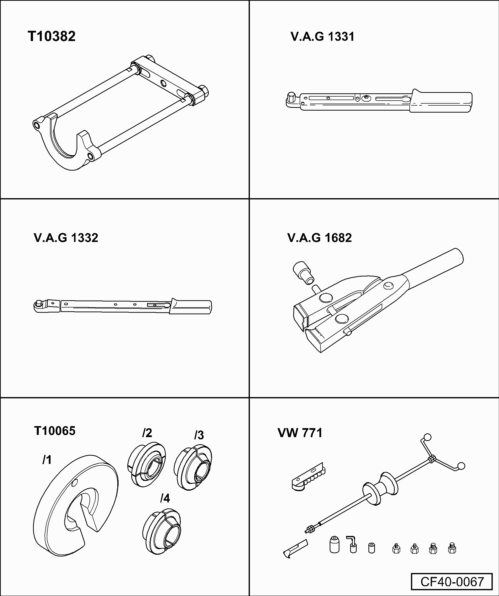

CF40-0067
t  拉拔器 -T10382-或-FT10382M-
t  扭矩扳手（5 - 50 Nm) -V.A.G 1331-
t  扭矩扳手（40 - 200 Nm) -V.A.G 1332-
t  夹钳 -V.A.G 1682-或-FVG 1682AG-
t  装配工具 -T10065-或-FT10065T-
t  多用途工具 -VW 771-或-FVW 771G-

进行下列作业：
拆卸外侧等速万向节
–  将传动轴及保护板固定在台虎钳中。
–  撬开外侧万向节防尘罩的固定卡箍，向内侧万向节方向推开防尘罩。
–  调节拉拔器 -T10382-或-FT10382M-，使得拉出板 -T10382/1-或-FT10382/1M-光滑的一侧朝向螺杆 -T10382/2-或-FT10382/2M-。
–  拉拔器 -T10382-整体与多用途工具 -VW 771-组装在一起，并将拉拔器 -T10382-卡入万向节上。
–  重新罩上橡胶防尘罩。

–  从传动轴上拔出带有拉拔器 -T10382-或-FT10382M-以及多用途工具 -VW 771-的等速万向节。
1 -  拉出板 -T10382/1-或-FT10382/1M-
2 -  螺杆 -T10382/2-或-FT10382/2M-
  N40-10390
碟形弹簧和止推环在外万向节上的安装位置
1 -  碟形弹簧
2 -  止推环
敲上外侧等速万向节
–  必要时将新的万向节防尘罩安装到传动轴上。
–  安装碟形弹簧和止推环，安装位置 → 插图。
–  安装新的卡环。
–  用塑料锤将万向节敲到传动轴上，直至卡环卡紧。
分解内侧万向节
–  打开内侧万向节防尘罩的两个卡箍，并将其脱开。
–  将万向节壳体从传动轴上拉出。

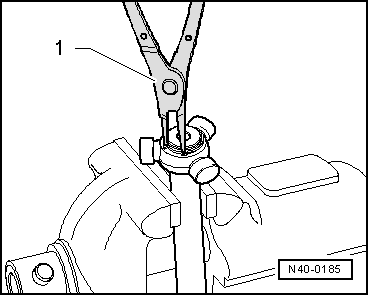

  A40-0157
–  拆下卡环。
1 -  钳子（普通型）
–  将传动轴放入压力机。
  N40-0185
–  如图所示，压出传动轴的三销式万向节的三向滚轮星架。
–  从传动轴上拔出万向节防尘罩。
–  清洁轴、外滚道和密封环凹槽。
组装内侧万向节
–  将新的万向节防尘罩的小卡箍推到传动轴上。
–  将万向节防尘罩套到传动轴上。
hinweis  提示
三向滚星轮上的倒角朝着传动轴，其作用是便于装配。

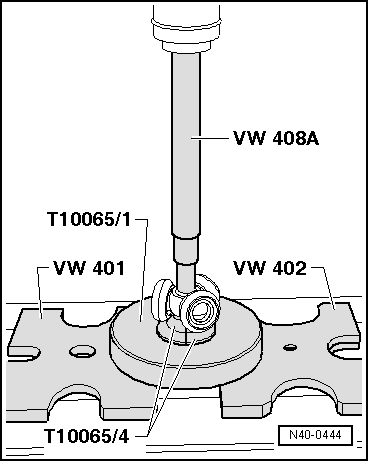

  N40-0444
–  如图所示，将三向滚轮星架插到传动轴上并压到底。
hinweis  提示
压力不得超过 3.0 吨！
–  必要时用固体润滑膏 -G 052 142 A2- 润滑传动轴和三销式万向节星形件的花键。
–  装入卡环，同时注意安装的正确位置。
–  将维修套件中传动轴润滑脂的一半量压入三销式万向节壳体。
–  将维修套件中的另一半传动轴润滑脂压入三销式万向节的三向滚轮星架及防尘罩内。

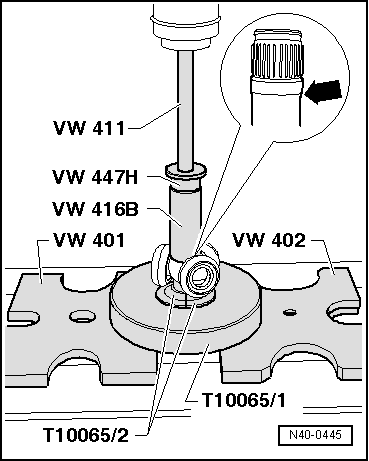

  N40-0445
–  将防尘罩内圈推到万向节壳体上-箭头-。
–  将万向节壳体推到滚轮上并固定。
–  安装万向节防尘罩的固定卡箍。

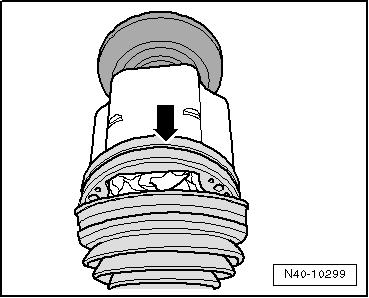

  N40-10299
