更换后桥承重梁的橡胶金属支座
W42-10047

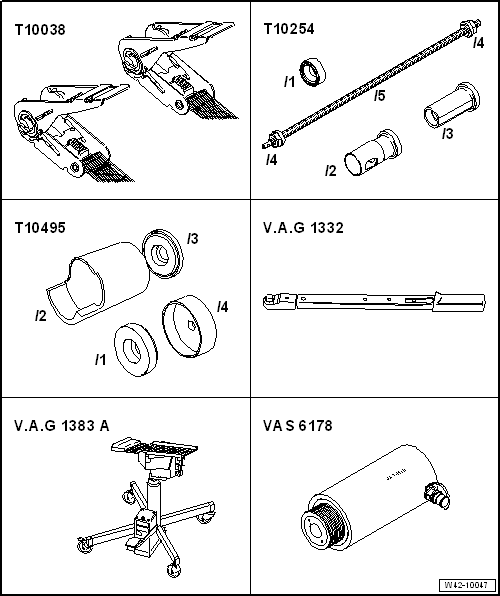

所需要的专用工具和维修设备
t  张紧带 -FT10038G-或-T10038-
t  装配工具 -T10254-
t  装配工具 -FT10495G-或-T10495-或-FT10495N-
t  扭矩扳手（40-200Nm） -V.A.G 1332-
t  发动机和变速箱举升装置 -V.A.G 1383A-带通用变速箱托架 -V.A.G 1359/2-
t  液压缸 -FVS 6178G-或-VAS 6178-

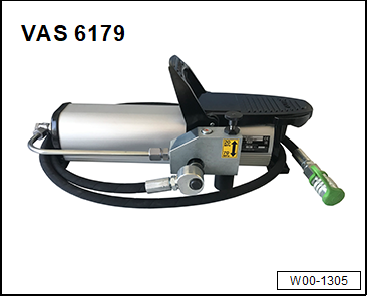

t  脚踏泵 -FVG 1389A/1G-或-VAS6179-
拆卸
–  松开车轮螺栓。
–  举升车辆。
–  拆下后车轮。
  W00-1305
装备车辆水平高度传感器的车辆

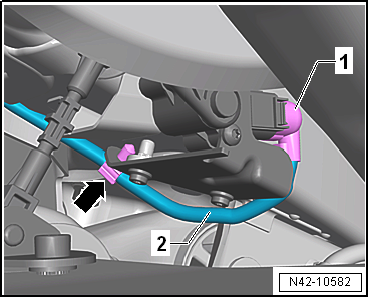

–  拔下车辆左后水平高度传感器 -G76-的插头-1-并拆下。
–  从卡子-箭头-上脱开导线-2-。
  N42-10582

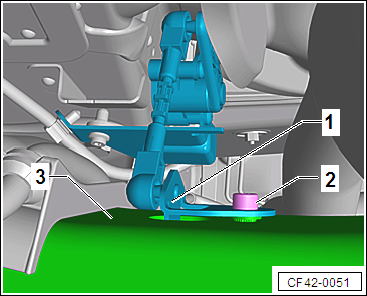

–  旋下螺栓-2-。
–  将车辆左后水平高度传感器 -G76-的连接杆支架-1-从后桥承重梁-3-上拉出。
  CF42-0051
以下适用于所有车型

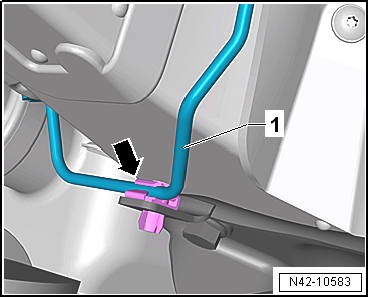

–  将右侧制动管-1-从支承座的卡子-箭头-上脱开。
hinweis  提示
卡子会损坏，必须更换。
  N42-10583

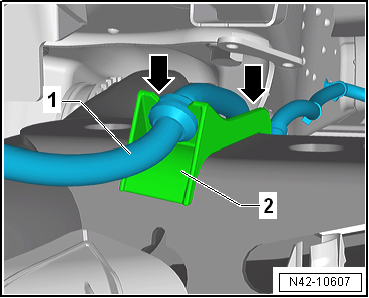

–  从后桥承重梁两侧的支架-2-上拉出定位套-箭头-，并将导线-1-置于一旁。
  N42-10607
–  使用张紧带 -T10038-或-FT10038G-将车辆绑紧在举升平台两侧的举升臂上。
1 -  张紧带 -T10038-或-FT10038G-
achtung image   注意！
如果没有绑紧，则车辆很有可能在举升平台上滑落。
–  拆卸螺旋弹簧 → Kapitel。
  N00-11038
–  拧松左侧和右侧的螺栓-1-。
–  将发动机和变速箱举升装置 -V.A.G 1383 A-和通用变速箱托架 -V.A.G 1359/2-置于后桥承重梁下方。
–  将后桥承重梁固定在发动机和变速箱举升装置 -V.A.G 1383 A-上。
  N42-10581

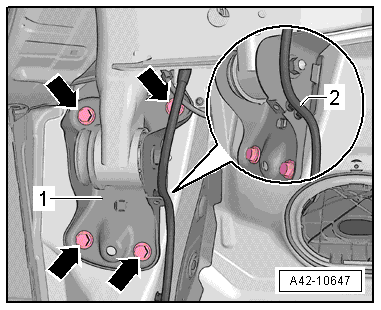

–  将导线-2-从支承座-1-上脱开。
–  在车辆两侧支承座上标记螺栓的初始位置-箭头-。
–  拧下两侧的螺栓-箭头-。
  A42-10647
–  用发动机和变速箱举升装置 -V.A.G 1383 A-略微降下后桥承重梁。
–  旋下螺栓-1-，取下支承座。
  N42-10581

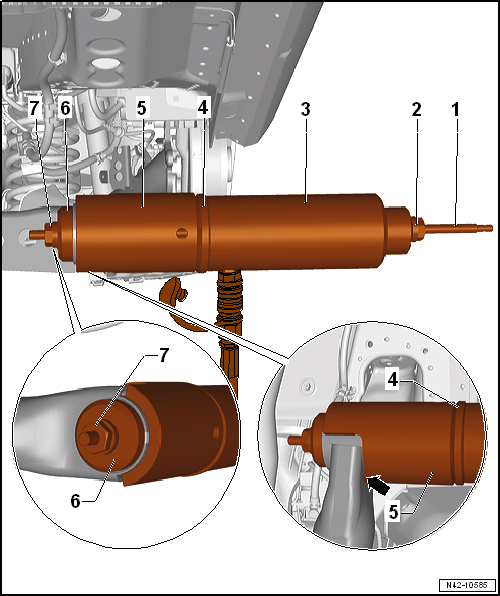

–  如图所示，装入专用工具。
N42-10585
1 - 螺杆 -T10254/5-或-FT10254G/5-
2 - 螺母 -T10254/4-或-FT10254G/4-
3 - 液压缸 -VAS 6178-或-FVS6178G-和压力气缸盖 -T10205/13-或-FT10205/13-
4 - 止推板 -T10495/3-或-FT10495G/3-
5 - 管件 -T10495/2-或-FT10495G/2-
t  确保管件紧贴在车桥-箭头-上。
6 - 压块 -T10495/1-或-FT10495G/1-
7 - 螺母 -T10254/4-或-FT10254G/4-
–  操作脚踏泵压出橡胶金属支座。

安装

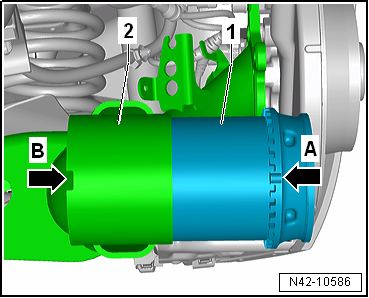

–  确保橡胶金属支座-1-在车桥-2-中正确的安装位置。
橡胶金属支座 -1-的凸耳-箭头 A-必须对齐车桥-2-的凹槽-箭头 B-。
  N42-10586
CF42-0049

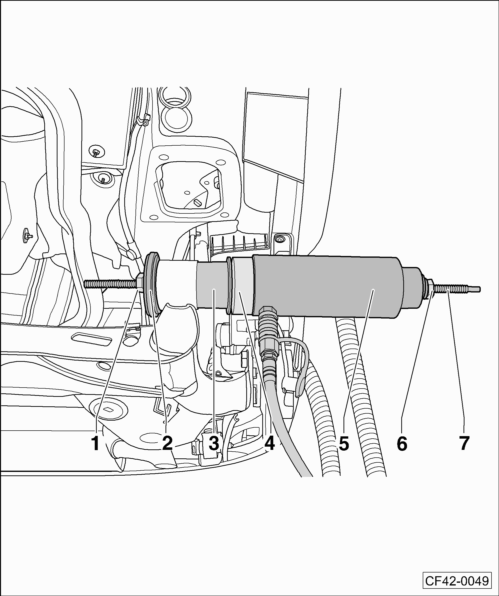

–  如图所示，装入专用工具。
1 - 螺母 -T10254/4-或-FT10254G/4-
2 - 压块 -T10495/3-或-FT10495G/3-
3 - 橡胶金属支座
4 - 止推件 -T10495/1-或-FT10495G/1-
5 - 液压缸 -VAS 6178-或-FVS6178G-和压力气缸盖 -T10205/13-或-FT10205/13G-
6 - 螺母 -T10254/4-或-FT10254G/4-
7 - 螺杆 -T10254/5-或-FT10254G/5-
–  在压入橡胶金属支座之前，确保橡胶金属支座上的标记与车桥的凹槽对齐。
–  压入橡胶金属支座到止位。
–  安装后，检查橡胶金属支座的安装位置。

继续按照相反顺序进行安装，注意以下几点。
l  在拧紧支承座和后桥承重梁的螺栓时，后悬架必须处于空载位置 → Kapitel。
规定扭矩
t  → Kapitel „后桥承重梁“
t  → Kapitel „车辆左后水平高度传感器 -G76-（扭力梁式悬架）“
t  → Kapitel „装配车轮的拧紧力矩“
l  对于带车辆水平高度传感器的车辆，对大灯执行基本设置 → 车辆诊断测试器。
