固定副车架（多连杆悬架，仅用于Golf A7和Golf SportsVan的车型）

所需要的专用工具和维修设备

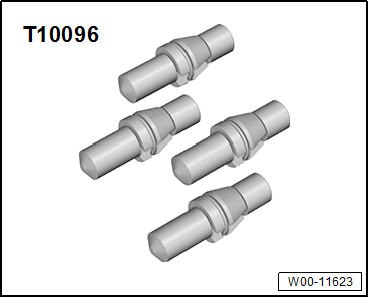

t	固定工装 -FT10096G-或-T10096-

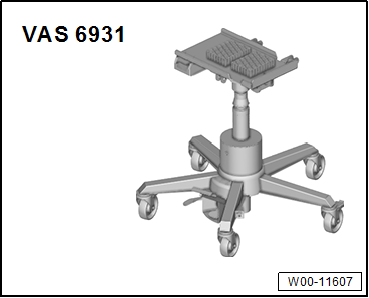

t	发动机和变速箱举升装置 -V.A.G1383A-

t	后桥定位件 -T10552-

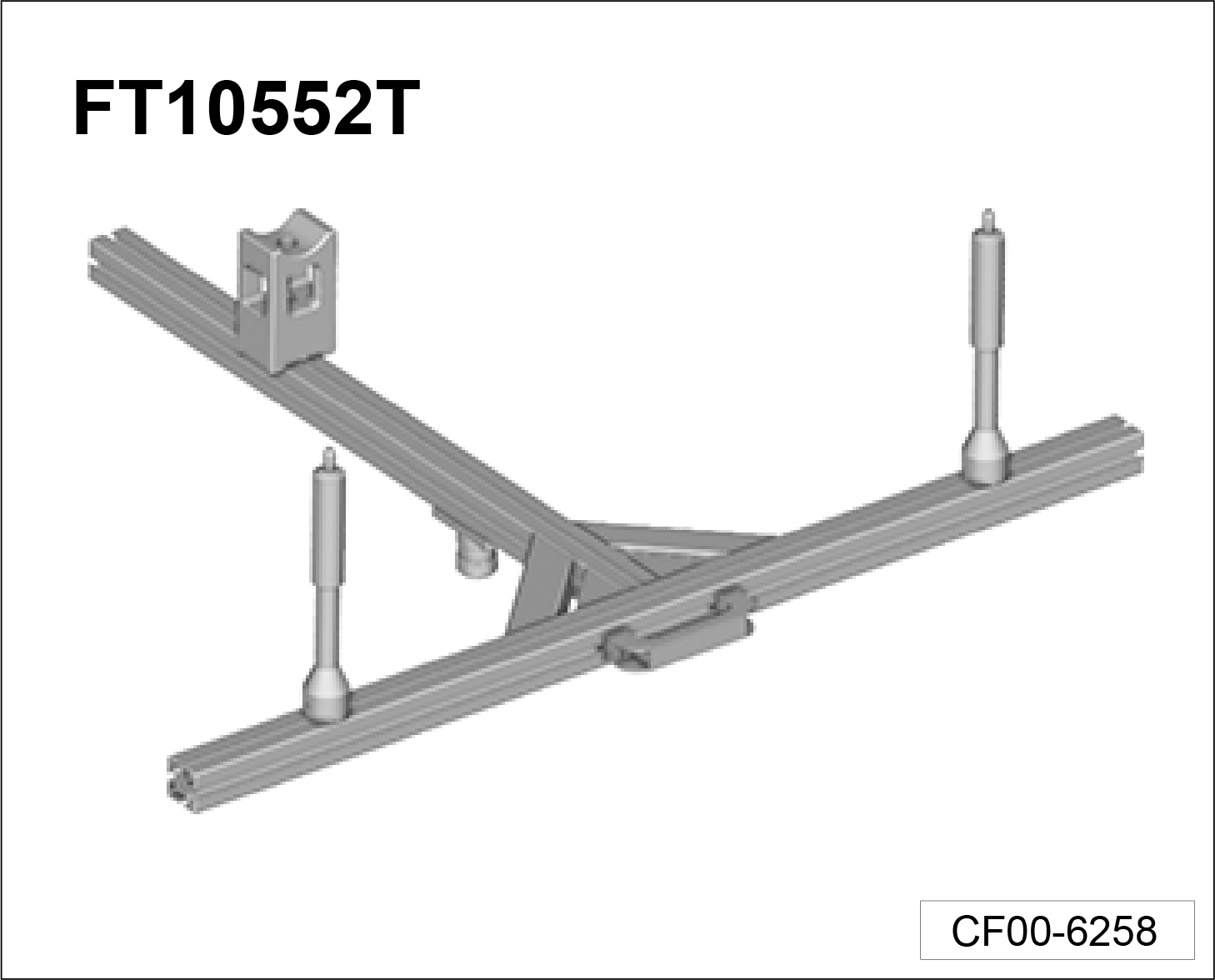

准备好后桥定位件 -T10552-

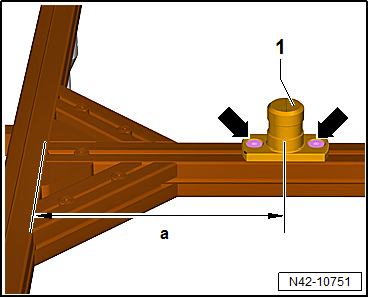

–	松开螺栓 -箭头- 并调节尺寸 -a-。

a -

250 mm

拧紧螺栓 -箭头-。

–	松开支撑件 -T10552/2--2-的螺栓-箭头-。

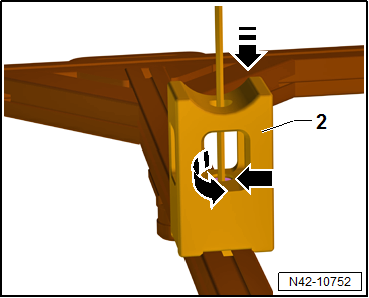

–	转动支撑件 -T10552/2--2-，使最终成型件垂直于行驶方向。

–

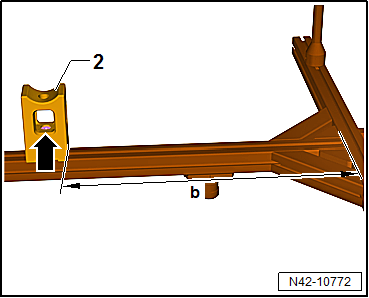

调节尺寸 -b-。

b -

330 mm

以 30 Nm 的力矩拧紧螺栓 -箭头-。

–	松开两侧下方的定位销 -T10552/1--3-。

–

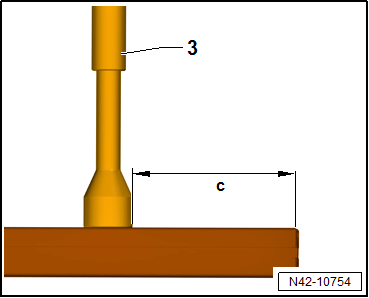

调节尺寸 -c-。

c -

47 mm

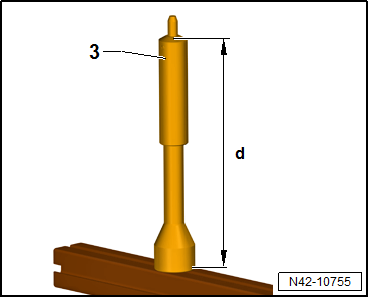

–	一直转动两侧的定位销的螺纹套 -T10552/1--3-，直至调到尺寸 -d-。

d -

230 mm

–	将后桥定位件 -T10552--1-装到发动机和变速箱举升装置 -V.A.G 1383 A-上。

–	以 30 Nm 的力矩拧紧螺栓 -箭头-。

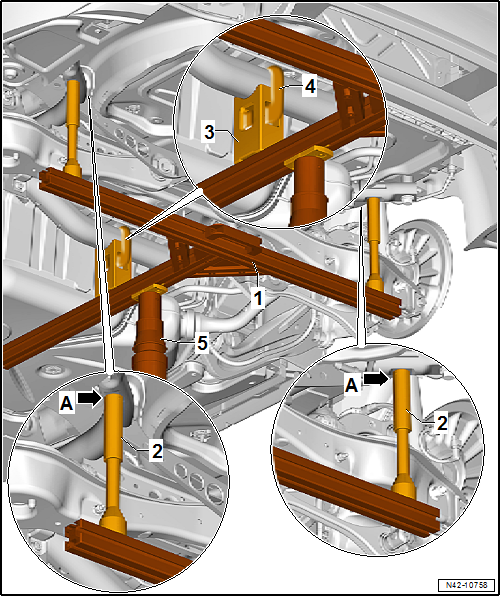

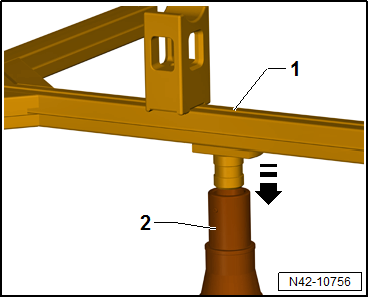

–	用发动机和变速箱举升装置 -V.A.G 1383 A- 或发动机和变速箱举升装置 -VAS 6931--1- 将后桥定位件 -T10552--5-置于后桥下方并向上升起。

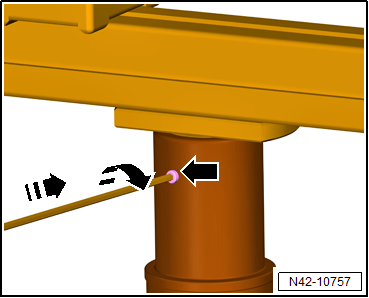

–	将定位销 -T10552/1--2-装入后桥的孔中 -箭头 A-。

–	用紧固带-4-将支撑件 -T10552/2--3- 固定在后桥上。

安装固定工具 -FT10096G-

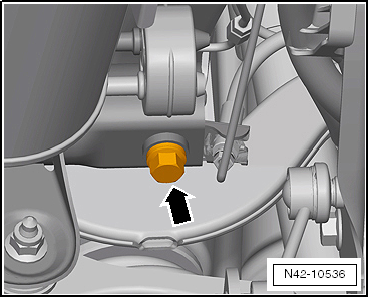

–	拧出左侧和右侧螺栓 -1-。

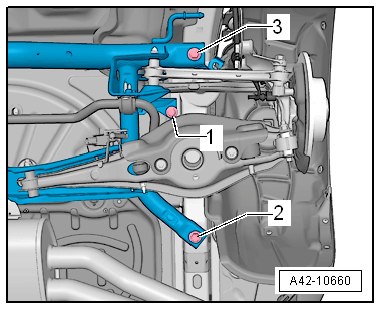

l	为固定副车架，必须在汽车两侧的位置 -2- 和 -3- 上依次拧入固定工装 -FT10096G-。

–	拆下副车架-箭头-上的其中一个前部螺栓。

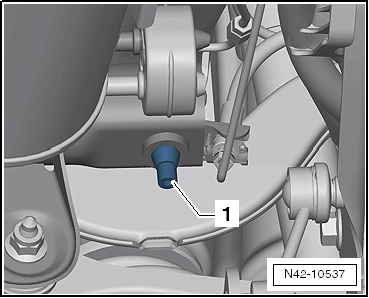

–	拧入固定工装 -FT10096G--1-。

提示

最大仅允许用 20 Nm 的力矩拧紧固定工装 -FT10096G-，否则会损坏固定销的螺纹。

–	现在必须对副车架的前部第二个螺栓以及后部螺栓执行相同的操作。

副车架的位置现在已经固定。
