拆卸和安装副车架（多连杆悬架，仅用于Golf A7和Golf SportsVan的车型）
W42-10027

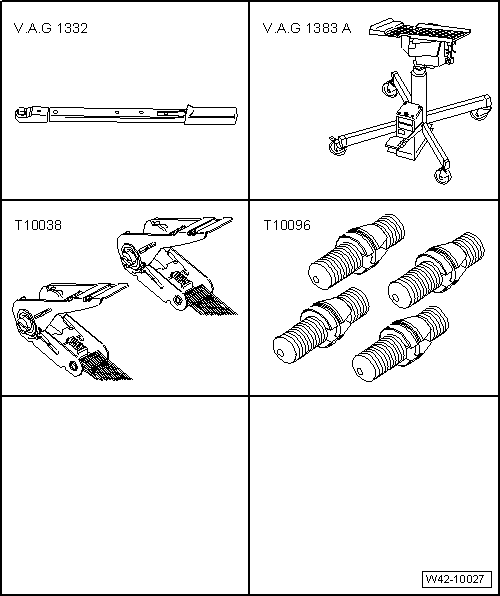

所需要的专用工具和维修设备
t  扭矩扳手（40 - 200Nm） -V.A.G 1332-
t  发动机和变速箱举升装置 -V.A.G 1383A-
t  张紧带 -FT10038G-或-T10038-
t  定位销 -FT10096G-或-T10096-

降低副车架和加装件
–  松开后车轮螺栓。
–  举升车辆。
–  拆下后车轮。
以下用于 Golf SportsVan 的车辆
拆卸和安装中部底板饰板
→ 修理组：66

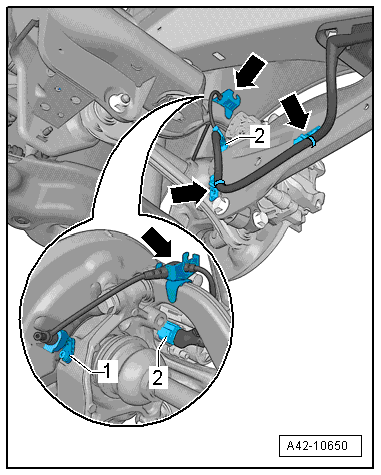

–  脱开左右两侧 ABS 车速传感器的电气插头-1-。
–  松开两侧制动钳上的电子机械驻车制动电机上的电气插头-2-。
–  将左右两侧线束从支架上分离-箭头-（不同车型，支架位置和数量略有不同）。
–  将左右两侧线束置于一旁。
  A42-10650

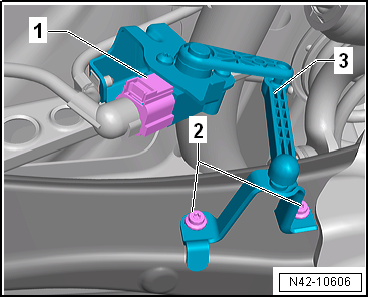

装备车辆水平高度传感器的车辆
–  断开接头-1-。
–  拆卸螺栓-2-。
–  将左侧车辆水平高度传感器 -G76--3-的连接杆从下部横摆臂脱开。
以下适用于所有车型
–  拆卸螺旋弹簧 → Kapitel。
  N42-10606

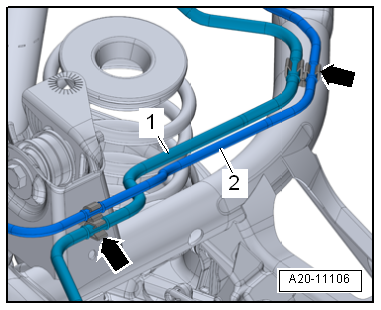

–  将管子-1-和-2-从卡子-箭头-上脱开。
  A20-11106
装配防护板的车辆
–  拆卸固定卡-1-。
–  拆下防护板-3-的螺栓-2-。
  N42-10610
以下操作适用于所有车型
–  松开螺母-1-并拆卸螺栓-2-。
  A42-10661

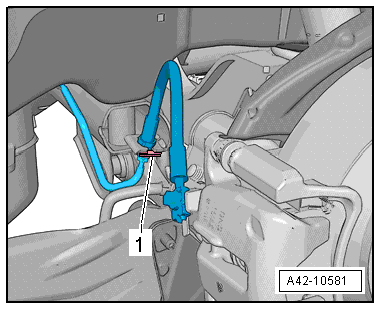

–  拉出车辆两侧的固定卡子-1-。
–  从支架上脱开制动管。
hinweis  提示
不要打开制动管。
–  拆卸两侧的制动钳并用导线系在车身上，保持制动管路相连
→ 修理组：46
。
–  拆卸后部消声器
→ 修理组：26
。
  A42-10581
–  使用张紧带 -T10038-或-FT10038G-将车辆绑定在举升平台两侧的举升臂上。
1 -  张紧带 -T10038-或-FT10038G-
achtung image   注意！
如果没有绑定，则车辆很有可能在举升平台上滑落。
–  固定副车架 → Kapitel。
  N00-11038
–  将轴承座-1-的线束固定卡-2-脱开。
–  标出支撑座-1-在车身上的位置。
–  拆卸螺栓-箭头-。
–  小心地降下副车架和加装件最多 30 mm。
  A42-10651

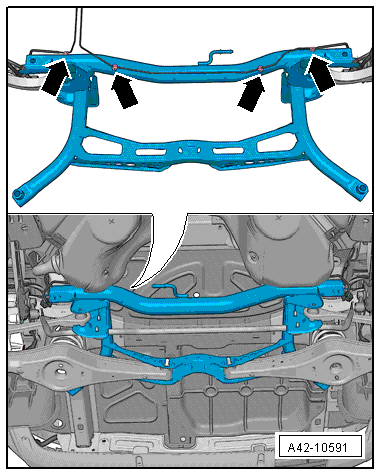

–  从卡子-箭头-上松开制动管。
hinweis  提示
t  卡子会损坏，必须更换。
t  为了表示清晰，在图示中显示的副车架是已经拆卸的状态。
–  降下副车架和加装件。
hinweis  提示
在降下的时候，确保制动管路和导线都有足够的距离。
安装副车架和加装件。
安装以相反顺序进行。注意以下几点：
t  制动钳的螺栓
→ 修理组：46
t  排气管双卡箍
→ 修理组：26
。
t  → Kapitel „装配一览：副车架（仅用于Golf A7和Golf SportsVan的车型）“
t  → Kapitel „装配一览 - 减震器，螺旋弹簧（多连杆悬架）“
t  → Kapitel „装配一览 - 纵摆臂（多连杆悬架）“
t  → Kapitel „装配一览 - 后部车辆水平高度传感器（多连杆悬架）“
t  → Kapitel „装配车轮的拧紧力矩“
